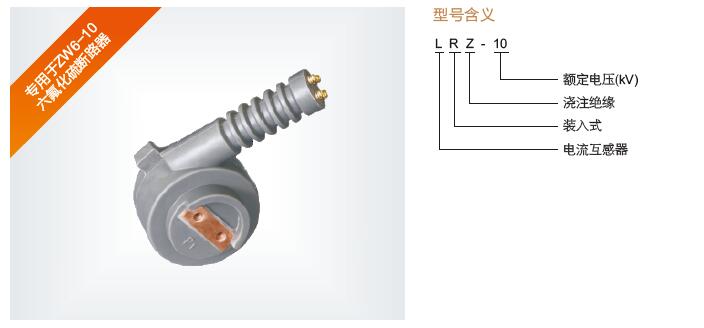

一、LRZ-10电流互感器的简介与结构特点
1、专用于真空断路器ZW6-10六氟化硫真空断路器上作多级电测量和断电保护用；
2、LRZ-10电流互感器适用于额定频率50、60Hz额定电压为35kV及以下户内装置的交流线路中作电流、电能测量及继电保护之用。本系列产品是采用环氧树脂一次性浇注成形的全封闭免维护产品，具有抗短路能力强、精度高等优点。 具有抗短路能力强、精度高等优点；
3、电流互感器一次线圈和二次线圈为链形结构，计量级铁芯采用超微晶合金，保护级铁芯采用优质硅钢片卷制，二次导线均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃丝漆包线卷制而成。浇注体用螺栓固定在安装底座上，底板上有四个螺孔供用户安装使用，底板上有专用接地螺栓。
二、LRZ-10电流互感器的适用条件
1、设备种类：户内
2、安装地点的海拔不超过1000m；
3、环境温度：-5—+40℃；
4、污秽等级：Ⅲ级5、气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质。
1、产品符合IEC和GB1208-97《电流互感器》；
2、额定绝缘水平：40.5/95/200kV；
3、额定频率：50、60Hz；
4、额定二次电流：1A、5A；
5、负荷功率因数：COSφ=0.8（滞后）；
6、产品允许在120%的额定电流下长期运行

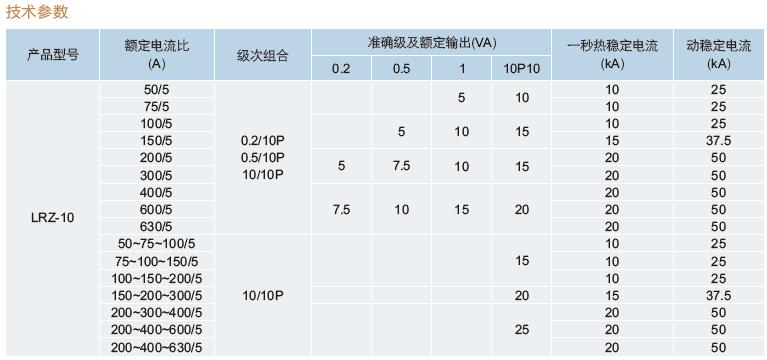

四、LRZ-10电流互感器技术参数
注：1、可根据用户需求制作特殊规格或高精度产品。
2、该电流互感器在使用过程中只能使用其中一个变比，几个变比不能同时使用。

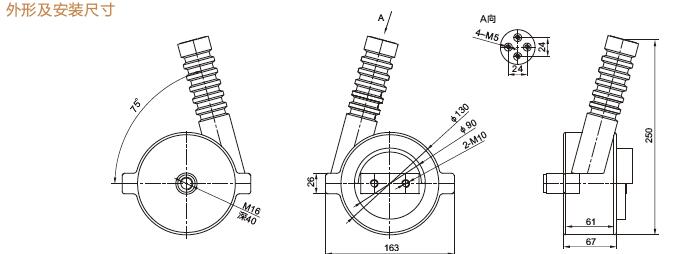

五、LRZ-10电流互感器产品外形及安装尺寸
六、电流互感器的作用
电流互感器是一种特殊的变压器，它被广泛应用于供电系统中向测量仪表和继电器的电压线圈或电流线圈供电。
电流互感器的作用：
（1）将一次回路的高电压和大电流变为二次回路标准的低电压和小电流，使测量仪表和保护装置标准化、小型化，并使其结构轻巧、价格便宜，并便于屏内安装。
（2）隔离高压电路。互感器一次侧和二次侧没有电的联系，只有磁的联系。使二次设备与高电压部分隔离，且互感器二次侧均接地，从而保证了设备和人身的安全.
要注意的是，互感器在线路中二次侧（接电流表的那一边）是绝对不允许开路的（断开接线），否则有可能会因为二次侧的高电压而发生危险或事故。
