LZZB-10高压户内电流互感器

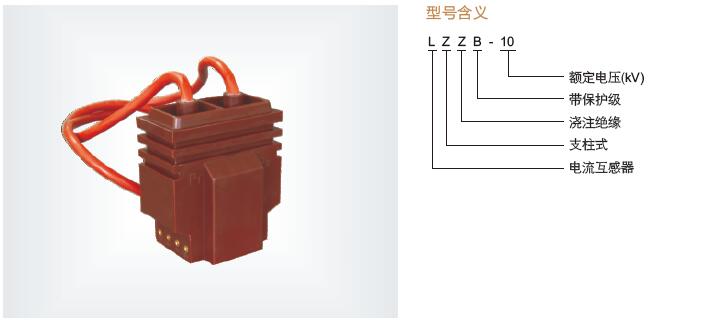

一、LZZB-10高压户内电流互感器型号含义

LZZB-10型电流互感器是户内，环氧树脂浇注，全工况型产品，已装于VE-10型中置式开关柜也适用于其它开关柜中，额定频率为50Hz额定电压为10KV及以下的电力系统中作电流、电能测量和继电保护用。LZZB-10型互感器采用环氧树脂全封闭浇注成型，体积小，重量轻，适宜于任何位置，任何方向安装，底部有四个M10螺孔供安装使用。LZZB-10型互感器的铁芯用优质冷轧硅钢片绕成环形，并经严格的热处理，二次线圈由测量级和保护级两个绕组组成。本产品符用IEC60044-1及GB1208《电流互感器》标准。

二、LZZB-10高压户内电流互感器适用范围

LZZB-10高压户内电流互感器适用于海拔高度1000m及以下地区，高原型产品适用于海拔高度4000m及以下地区，频率为50Hz，最高工作电压为12kV的电力系统作精密电气测量及继电保护之用。
正常使用条件
·环境温度：普通型为+40℃~-15℃;高原型为+25℃~-15℃。
·产品类型：户内。
·大气条件：安装场所无严重影响互感器绝缘的污秽及爆炸性介质。
·安装场所无严重的振动和颠簸。
·产品运行中二次不允许开路，否则有高压危险。
·运输、存储时的温度为+40℃~-15℃

三、LZZB-10高压户内电流互感器技术说明

·产品执行标准：GB1208-1997《电流互感器》。
·额定二次电流：5A和1A。
·仪表保安系数：0.2S级FS≤5;0.2、0.5级FS≤10。
·绝缘耐热等级：E级。
·次级结构：两线圈、三线圈、四线圈。
·额定二次下限负荷为额定二次负荷的25%。(额定二次电流为5A的产品，其额定二次负荷为10VA时下限负荷为3.75VA;用户需要下限负荷为2.5VA时定货时应明确。）
·额定一次电流值、额定二次负荷、准确限值系数、额定短时电流值、级次组合、重量见下表所列数据。特殊规格产品请与制造厂协商。

绝缘水平

普通型：12/42/75kV;
高原型：12/61/110 kV（4000m及以下地区）

四、LZZB-1高压户内电流互感器参数

注：1、可根据用户需求制作特殊规格或高精度产品。

2、该电流互感器在使用过程中只能使用其中一个变比，几个变比不能同时使用。

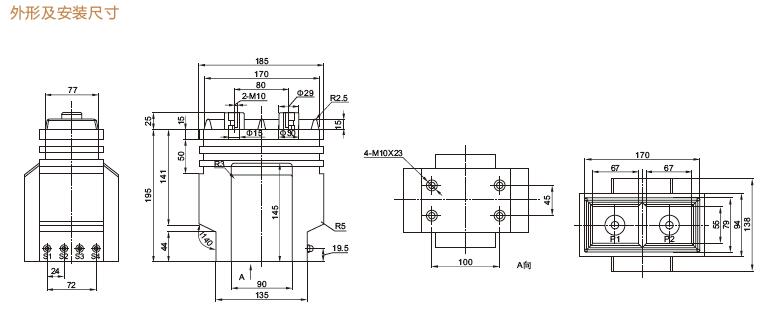

五、LZZB-10高压户内电流互感器尺寸

六、LZZB-10高压户内电流互感器用途

LZZBJ-10及LZZB-10型电流互感器是户内，环氧树脂浇注，全工况型产品，已装于VE-10型中置式开关柜也适用于其它开关柜中，额定频率为50Hz额定电压为10KV及以下的电力系统中作电流、电能测量和继电保护用。

七、LZZB-10高压户内电流互感器结构简介

本型号互感器采用环氧树脂全封闭浇注成型。体积小，重量轻，适宜于任何位置，任何方向安装，底部有四个M10螺孔供安装使用。本型号互感器的铁芯用优质冷轧硅钢片绕成环形，并经严格的热处理。二次线圈由测量级和保护级两个绕组组成。

八、LZZB-10高压户内电流互感器选型推荐

LZZB-10  5-30/5A

LZZB-10  30-50/5A

LZZB-10  50、75、100/5A

LZZB-10  75、100、150/5A
