一、概述与型号含义
JDZ16-3、JDZ16-6、JDZ16-10电压互感器为全封闭环氧树脂浇注绝缘结构。一次绕组带有熔断器保护，熔断电流与互感短路电流相匹配。由于一、二次均采用密封结构，既有效缩小了开关柜的体积，又具有良好的防污防潮能力，尤其适用于户外环网柜。

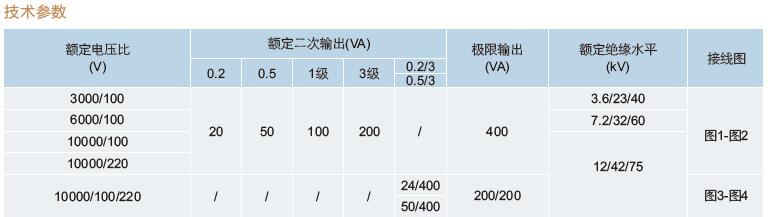

二、JDZ16-3、JDZ16-6、JDZ16-10电压互感器技术参数
三、JDZ16-3、JDZ16-6、JDZ16-10电压互感器产品外形、安装尺寸及接线图
⑴三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，或伴有声、光信号，可能是互感器高压或低压熔断器熔断；
⑵中性点非有效接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单相接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振；
⑶高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障；
⑷中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障；
⑸中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。
(6)悬浮电位放电，可能是穿芯螺栓和铁芯连接松动，造成螺栓处于悬浮电位；金属异物处于悬浮电位放电；绝缘支架螺母电位悬浮；
(7)电弧放电，可以是串级绕组对铁芯放电，绝缘支持架不良而放电；绝缘进水受潮；一次绕组末端未接地；
(8)过热性故障
1海拔高度不超过1000m；
2周围环境温度不高于+40℃，不低于-5℃
3周围空气的相对湿度不大于85%(200℃);
六、JDZ16-3、JDZ16-6、JDZ16-10电压互感器使用条件
1.安装地点：海拔高度不超过1000M
2.周围环境温度不高于+40度，不低于-5度
3.周围空气的相对温度不大于85%(20度)
4.本产品能承受在相当于里氏九级裂度的加速度为0.4G正弦三波试验
5.本产品可在有污秽的环境里使用。
七、JDZ16-3、JDZ16-6、JDZ16-10电压互感器结构简介
电压互感器系列互感器为环氧树脂浇注式绝缘结构，铁心为叠片式，心柱上套装一、二次绕组，一次绕组与二次绕组为同心式，绕在同一骨架上，整个线圈外部用环氧树脂浇注成形，二次绕的引线通过浇注体上的两个嵌装螺母引出为a.x。一次绕组的引线通过浇注体上的两个高压接线端子引出为A.X。
八、中拓高压电压互感器选型推荐
JDZ16-3、6、10 JDZ(X)-10 JDZW-10R JDZ(X)10-3、6、10A1（G）
JDZX9-35 JDZW-20R JDZW-10R JDZW3-3、6、10
JDZXW-35 JDZ16-3、6、10 JDZ(X)W-35(G) JDZ(J)-3、6、10Q
JDZX10-3、6、10 JDZ10-3、6、10A1 JDZX9-3、6-10Q(G) JDZX9-3、6-10Q
JDZX18-3、6、10R1 JDZ(X)11-15、20(G) JDZZW-10 JDZZW-10
JDZ(X)10-3、6、10A1(G) JDZ(X)W-10 JDZW-20R JDZW3-3、6、10 JDZXW-35
九、浙江中拓高压户外电流互感器公司简介
浙江中拓高压电器有限公司是一家主要从事研发、生产销售110kV及以下户内外高低压互感器，铁芯、绝缘件的专业厂家。公司的10-35kV户内外互感器，销遍全国各地，远销海外多个国家和地区，深受广大用户信赖和好评，10kV真空断路器用互感器已成为国内柱上开关生产企业最优选择合作单位。2007年自主研发的主推产品LZW32-10(12)型户外保护用电流互感器，是目前国内同类型配套互感器主要生产商。联系电话：13868715829，商务QQ：40378900，欢迎来电咨询定制。
