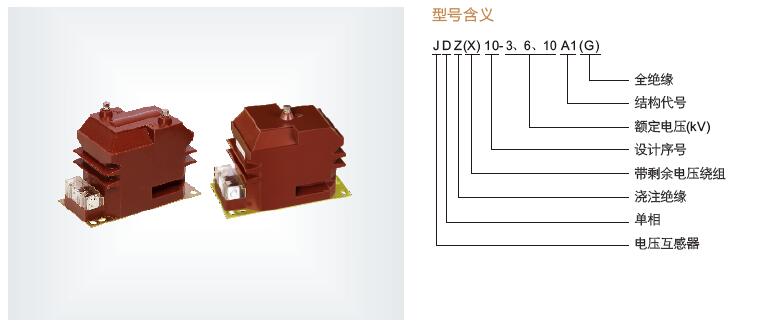

JDZ10-3、JDZ10-6、JDZ10-10A1(G)电压互感器为单相、户内、干式全封闭产品，使用时单台或二台一组，JDZ10-3、JDZ10-6、JDZ10-10 二台一组时为V/V连接，JDZ10-3、6、10三台一组时为V/V/V连接。分别适用于额定频率50Hz或 60Hz,额定电压为3KV, 6KV, 10kV电力系统中作电能计量、电压监控和继电保护用。JDZ10-3、6、10A1（G）型互感器为全封闭，绕组为环氧树脂全真空浇注全绝缘结构。 铁芯采用优质硅钢片卷绕而成，互感器绝缘靠环氧树脂。产品体积小、重量轻，安装仅占有限空间 所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮。一次绕组引出线端子的标志为A, N;二次绕组引出线端子的标志为a, n,均在浇注体上清晰标注。在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用，整体结构紧凑，使用方便。

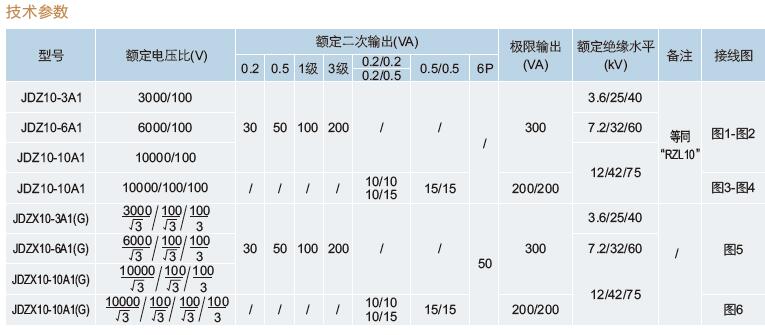

二、JDZ10-3A1（G）、JDZ10-6A1（G）、JDZ10-10A1（G）电压互感器技术参数

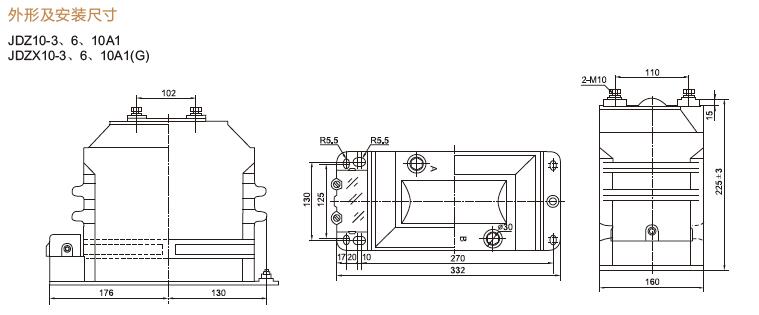

三、JDZ10-3A1（G）、JDZ10-6A1（G）、JDZ10-10A1（G）电压互感器产品外形及安装尺寸

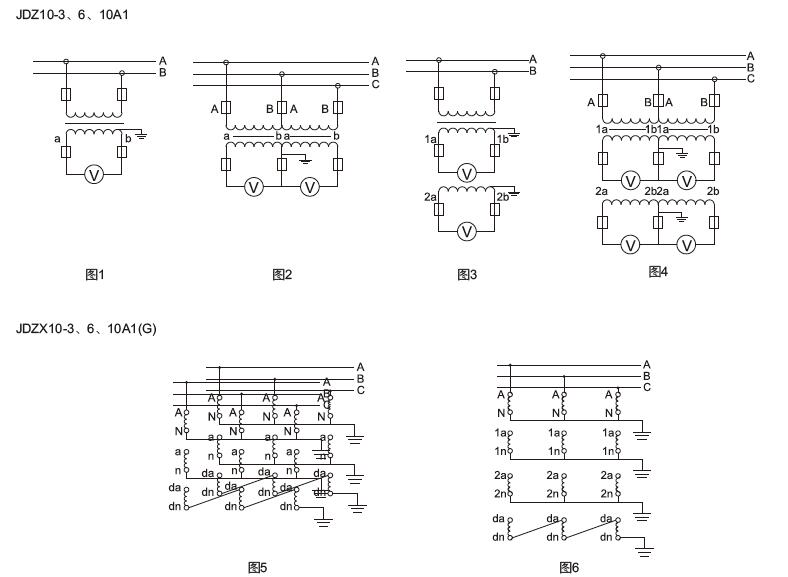

四、JDZ10-3A1（G）、JDZ10-6A1（G）、JDZ10-10A1（G）电压互感器接线图
五、JDZX10-3A1（G）、JDZX10-6A1（G）、JDZX10-10A1（G）电压互感器结构
JDZX10-6A1G,JDZX10-3A1G，JDZX10-10A1G电压互感器为全封闭结构，绕组为环氧树脂全真空浇注全绝 缘结构。铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻，安装仅占有 限空间。所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能耐冲击和机械压力，并可以保护绕 组不受潮。一次绕组引出线端子的标志为A,N;二次绕组引出线测量级端子的标志为a, n,保护级 端子的标志为da,do均在浇注体上清晰标注．在夹件上的接地标志旁有接地螺栓供接地用，下部支 架供安装用。整体结构紧凑，使用方便。JDZX10-3，6、10互感器的连接组标号为，1/1/1/12-12, JDZXF10-3、6、10互感器的连接组标号为1/1/1/1/12/12-12，三台单相三绕组电压互感器连组为（剩余电压绕组接成开口三角形）。
1.海拔高度不超过3000米；
2.周围环境温度不高于+40C，不低于- 5度
3.周围空气的相对湿度不大于85%（ 20度 ；
4.满足II 污秽等级；
5.安装场所无腐蚀性的气体
6.额定绝缘水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV
七、JDZX10-3A1（G）、JDZX10-6A1（G）、JDZX10-10A1（G）电压互感器技术表
1 产品标准：GB12O7-2006《电磁式电压互感器》
2 产品表面爬电距离：满足II级污秽等级；
3 负荷的功率因数： COS∮=08（滞后）
4 JDZ-10其他技术参数见下表：
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出(VA) | 极限输出 (VA) | 额定绝缘水平（kV） |
| JDZ10-3A | 3/0.1 | 0.2 | 15 | 300 | 3.6/25/40 |
| JDZ10-6A | 6/0.1 | 7.2/32/60 | |||
| JDZ10-10A | 10/0.1 | 12/42/75 | |||
| JDZ10-10A | 10/0.1/0.01 |
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
1．电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
2．电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3．接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4．电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5．为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
6、电压互感器副边绝对不容许短路。
九、JDZX10-3A1（G）、JDZX10-6A1（G）、JDZX10-10A1（G）电压互感器选型推荐
JDZ16-3、6、10 JDZ(X)-10 JDZW-10R JDZ(X)10-3、6、10A1（G）
JDZX9-35 JDZW-20R JDZW-10R JDZW3-3、6、10
JDZXW-35 JDZ16-3、6、10 JDZ(X)W-35(G) JDZ(J)-3、6、10Q
JDZX10-3、6、10 JDZ10-3、6、10A1 JDZX9-3、6-10Q(G) JDZX9-3、6-10Q
JDZX18-3、6、10R1 JDZ(X)11-15、20(G) JDZZW-10 JDZZW-10
JDZ(X)10-3、6、10A1(G) JDZ(X)W-10 JDZW-20R JDZW3-3、6、10 JDZXW-35
十、浙江中拓高压户外电流互感器公司简介
浙江中拓高压电器有限公司是一家主要从事研发、生产销售110kV及以下户内外高低压互感器，铁芯、绝缘件的专业厂家。公司的10-35kV户内外互感器，销遍全国各地，远销海外多个国家和地区，深受广大用户信赖和好评，10kV真空断路器用互感器已成为国内柱上开关生产企业最优选择合作单位。2007年自主研发的主推产品LZW32-10(12)型户外保护用电流互感器，是目前国内同类型配套互感器主要生产商。联系电话：13868715829，商务QQ：40378900，欢迎来电咨询定制。
