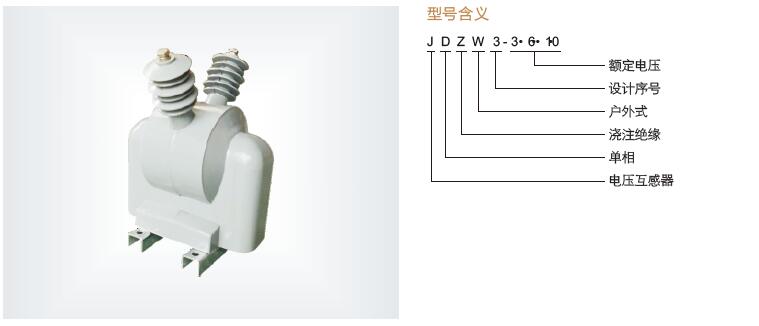

JDZW3-3、JDZW3-6、JDZW3-10户外电压互感器适用于户外、为户外环氧树脂浇注绝缘全封闭式结构、额定频率为 50Hz 或60Hz、额定电压分别为3、6、10kV的电力系统中，作电能计量、电压监测和继电保护用。

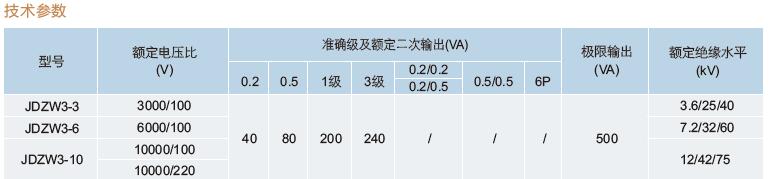

二、JDZW3-3、JDZW3-6、JDZW3-10户外电压互感器参数

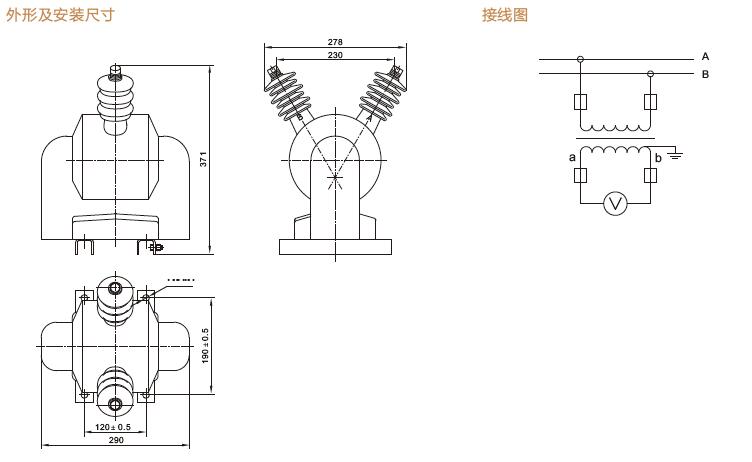

三、JDZW3-3、JDZW3-6、JDZW3-10户外电压互感器外形及安装尺寸
四、JDZW3-3、JDZW3-6、JDZW3-10户外电压互感器接线图
五、JDZW3-3、JDZW3-6、JDZW3-10户外电压互感器结构特点
本产品为全封闭结构，采用户内环氧树脂真空浇注而成，具有耐电弧、耐紫外线、耐老化等特点。外形采用防雨伞群，表面爬电距离大，二次出现端子加有金属保护罩密封，防雨、防尘、耐腐蚀，是老式油浸产品的理想替代品。
六、JDZW3-3、JDZW3-6、JDZW3-10户外电压互感器工作条件
1、环境温度：最高温度45℃，平均温度不超过30℃，最低温度：-45℃。
2、海拔高度不超过1000M（超过请著明）
3、接地方式：中性点非有效接地系统
4、大气条件：无严重污染
七、JDZW3-3、JDZW3-6、JDZW3-10户外电压互感器技术参数
1、额定绝缘水平：3.6/23/40KV/7.2/32/60，12/42/75
2、负荷的功率因数：cosφ=0.8（滞后）
3、表面爬电距离：大于530MM
4、产品标准：GB1208-2006《电磁式电压互感器》
七、JDZW3-3、JDZW3-6、JDZW3-10户外电压互感器注意事项
1、电压互感器一次有电流时，二次绕组不能短路，否则互感器将烧毁。
2、一次绕组的重复工频耐压，试验应在规定试验电压值得80%以下进行
八、JDZW3-3、JDZW3-6、JDZW3-10户外电压互感器订货须知
订货时须注出额定电压比，级次组合、额定输出、极限输出等
九、JDZW3-3、JDZW3-6、JDZW3-10户外电压互感器选型推荐
JDZ16-3、6、10 JDZ(X)-10 JDZW-10R JDZ(X)10-3、6、10A1（G）
JDZX9-35 JDZW-20R JDZW-10R JDZW3-3、6、10
JDZXW-35 JDZ16-3、6、10 JDZ(X)W-35(G) JDZ(J)-3、6、10Q
JDZX10-3、6、10 JDZ10-3、6、10A1 JDZX9-3、6-10Q(G) JDZX9-3、6-10Q
JDZX18-3、6、10R1 JDZ(X)11-15、20(G) JDZZW-10 JDZZW-10
JDZ(X)10-3、6、10A1(G) JDZ(X)W-10 JDZW-20R JDZW3-3、6、10 JDZXW-35
