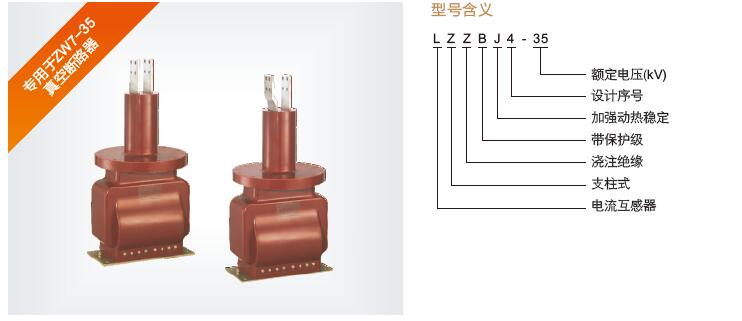

ZW7－35真空断路器专用LZZBJ4-35 支柱式电流互感器
LZZBJ4-35型支柱式电流互感器是针对目前正在运行的同类产品在安装和使用过程中出现的诸多质量问题及缺陷而改进设计的全封闭支柱式新产品。供额定频率为50Hz、额定电压为35kV及以下户外真空断路器中作电流、电能测量及继电保护用。
LZZBJ4-35型电流互感器为电工级环氧树脂整体浇注成型、全封闭、支柱式结构,由于采用电工级环氧树脂浇注，产品具有体积小、重量轻绝缘强度高、耐潮湿、免维护等特点。计量及测量级绕组均采用具有高导磁率、低矫顽力、低损耗及温度稳定性的超微晶圆环铁芯绕制，使产品在不同环境温度下的误差都在准确等级范围之内，从而保证了计量、测量的准确性，同时也保证了仪表保安系数FS≤10的要求；保护级铁芯采用具有高导磁率、高饱和磁感应强度的优质冷轧硅钢片卷制而成，确保了保护级绕组的准确限制系数及复合误差性能。产品的高压绕组接线端在顶部，整体用上部法兰盘固定安装，下部底板用四个M10的螺栓做辅助支撑。产品符合IEC60044-1及GB1208《电流互感器》标准。LZZBJ4-35型电流互感器为全封闭支柱式结构，是ZW7－35真空断路器专用互感器。

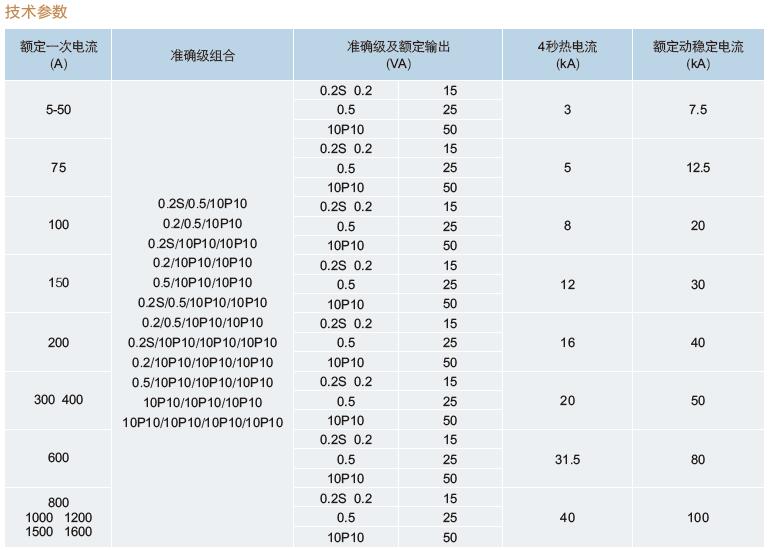

五、LZZBJ4-35支柱式电流互感器技术参数
1.产品符合标准GB1208和IEC185
2.额定绝缘水平：40.5/95/185KV
3.额定频率：50HZ、60HZ
4.额定二次电流：5A、1A
5.可制做测量级为0.2S或0.5S的高精度电流互感器
6.配35KV户外真空断路器ZW7－35
电流互感器 - 使用注意事项电流互感器运行时，副边不允许开路。因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。
电流互感器运行时，副边不允许开路。原因如下：
⒈电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1
⒉电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2
⒊电流互感器铁芯合磁通：Φ = Φ1 + Φ2
⒋因为Φ1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0
⒌若二次开路，即 I2 = 0 ，则：Φ = Φ1，电流互感器铁芯磁通很强，饱和，铁心发热，烧坏绝缘，产生漏电
⒍若二次开路，即 I2 = 0 ，则：Φ = Φ1，Φ在电流互感器二次线圈N2中产生很高的感生电势e，在电流互感器二次线圈两端形成高压，危及操作人员生命安全
⒎电流互感器二次线圈一端接地，就是为了防止高压危险而采取的保护措施。
电流互感器是一种特殊的变压器，它被广泛应用于供电系统中向测量仪表和继电器的电压线圈或电流线圈供电。
电流互感器的作用：
（1）将一次回路的高电压和大电流变为二次回路标准的低电压和小电流，使测量仪表和保护装置标准化、小型化，并使其结构轻巧、价格便宜，并便于屏内安装。
（2）隔离高压电路。互感器一次侧和二次侧没有电的联系，只有磁的联系。使二次设备与高电压部分隔离，且互感器二次侧均接地，从而保证了设备和人身的安全.
要注意的是，互感器在线路中二次侧（接电流表的那一边）是绝对不允许开路的（断开接线），否则有可能会因为二次侧的高电压而发生危险或事故。
八、支柱式电流互感器选型推荐
LZZBJ12-10A、B、C LZZB-10 LZZBJ9-10A1G、B1、C1
LZZB9-24/220b/2 LZZBW-10(12) LZZBJ4-35
LZZB9-35D LZZB7-35 LZZBW-10(12)
