一、LZZW-10Q 、LZZBW-10户外支柱式电流互感器结构特点
LZZW-10Q 、LZZBW-10户外支柱式电流互感器为户外环氧树脂浇注全封闭式结构，供额定频率为50Hz，额定电压为10KV及以下电力系统中作电流、电能测量和继电保护用；具有耐电弧，耐老化，耐紫外线，使用寿命长等特点。LZZW-10Q型电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供一次母线通过用。

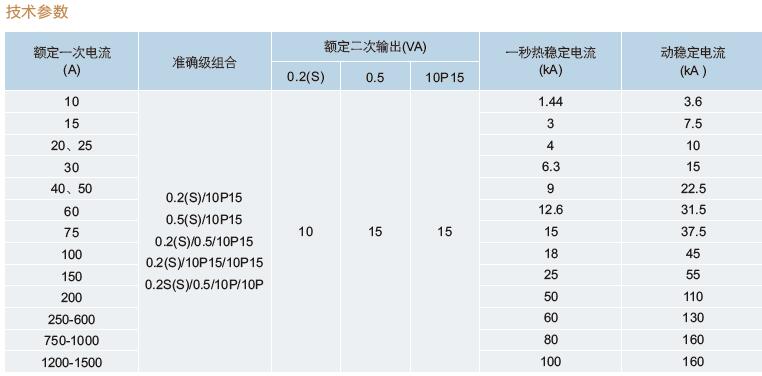

二、LZZW-10Q 、LZZBW-10户外支柱式电流互感器电流比

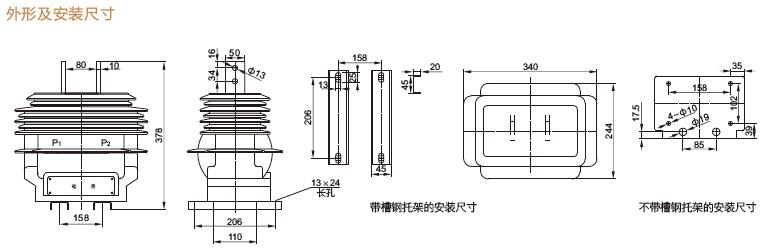

三、LZZW-10Q 、LZZBW-10户外电流互感器产品外形及安装尺寸-浙江中拓高压户外电流互感器
四、LZZW-10Q 、LZZBW-10户外电流互感器使用条件
1.安装场所：户外
2.环境温度 -25℃~+40℃的范围内，空气湿度不大于85%；
3.海拔：海拔3000米以下使用；
4.污秽等级；IV级，安装场所无腐蚀性的气体
五、LZZW-10Q 、LZZBW-10户外电流互感器结构简介
本型电流互感器全封闭、支柱式结构。进口户外树脂，全真空浇注，使产品具有耐紫外线、大爬距结构、抗凝露的特征；该产品采用超导磁材料，使产品在高精度下，能有大的动、热稳定电流承载能力，局部放电小的特性。产品具有计量、监控、保护多二次绕组；也可根据用户要求制造二次抽头，多电流比的产品；产品具有体积小，安装方便的特点。

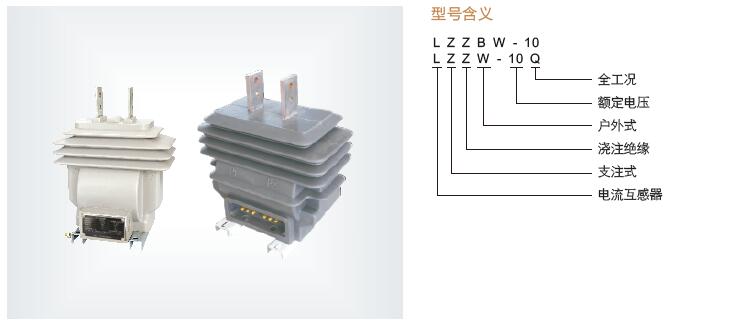

六、LZZW-10Q 、LZZBW-10户外电流互感器参数说明
电流互感器铭牌标志型号由以下几部分组成，各部分字母，符号表示内容：第一字母：L—电流互感器
第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序
接地检测用；W—抗污秽；R—绕组裸露式
第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用
第四字母：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG
第五数字：电压等级 产品序号
七、LZZW-10Q 、LZZBW-10户外支柱式电流互感器技术要求
电流互感器额定容量：额定二次电流通过二次额定负荷时所消耗的视在功率。额定容量可以用视在功率V.A表示，也可以用二次额定负荷阻抗Ω表示。
电流互感器一次额定电流：允许通过电流互感器一次绕组的用电负荷电流。用于电力系统的电流互感器一次额定电流为5～25000A，用于试验设备的精密电流互感器为 0.1～50000A。电流互感器可在一次额定电流下长期运行，负荷电流超过额定电流值时叫做过负荷，电流互感器长期过负荷运行，会烧坏绕组或减少使用寿命。
电流互感器二次额定电流：允许通过电流互感器二次绕组的一次感应电流。
电流互感器额定电流比（变比）：一次额定电流与二次额定电流之比。
电流互感器额定电压：一次绕组长期对地能够承受的最大电压（有效值以kV为单位），应不低于所接线路的额定相电压。电流互感器的额定电压分为0.5，3，6，10，35，110，220，330，500kV等几种电压等级。
电流互感器10%倍数：在指定的二次负荷和任意功率因数下，电流互感器的电流误差为－10%时，一次电流对其额定值的倍数。10%倍数是与继电保护有关的技术指标。
电流互感器准确度等级：表示互感器本身误差（比差和角差）的等级。电流互感器的准确度等级分为0.001～1多种级别，与原来相比准确度提高很大。用于发电厂、变电站、用电单位配电控制盘上的电气仪表一般采用0.5级或0.2级；用于设备、线路的继电保护一般不低于1级；用于电能计量时，视被测负荷容量或用电量多少依据规程要求来选择（见第一讲）。
电流互感器比差：互感器的误差包括比差和角差两部分。比值误差简称比差，一般用符号f表示，它等于实际的二次电流与折算到二次侧的一次电流的差值，与折算到二次侧的一次电流的比值，以百分数表示。
电流互感器角差：相角误差简称角差，一般用符号δ表示，它是旋转180°后的二次电流向量与一次电流向量之间的相位差。规定二次电流向量超前于一次电流向量δ为正值，反之为负值，用分（’）为计算单位。
电流互感器热稳定及动稳定倍数：电力系统故障时，电流互感器受到由于短路电流引起的巨大电流的热效应和电动力作用，电流互感器应该有能够承受而不致受到破坏的能力，这种承受的能力用热稳定和动稳定倍数表示。热稳定倍数是指热稳定电流1s内不致使电流互感器的发热超过允许限度的电流与电流互感器的额定电流之比。动稳定倍数是电流互感器所能承受的最大电流瞬时值与其额定电流之比。
八、户外电流互感器相关产品推荐
LZW-10户外电流互感器 LZW-12户外电流互感器 LZZBJ71-35户外电流互感器 LZZBW-10户外电流互感器 LZZW-10Q户外电流互感器 LZW2-35GY户外电流互感器
九、LZZW-10Q 、LZZBW-10户外电流互感器产品选型-浙江中拓高压户外电流互感器
LZZBJ12-10A、B、C LZZB-10 LZZBJ9-10A1G、B1、C1
LZZB9-24/220b/2 LZZBW-10(12) LZZBJ4-35
LZZB9-35D LZZB7-35 LZZBW-10(12)
