JSZW(3)-3、JSZW(3)-6、JSZW(3)-10A（B）户内零序电压互感器

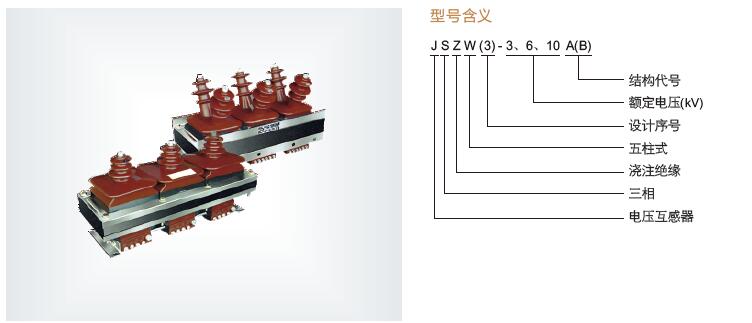

一、JSZW零序电压互感器概述与型号含义

JSZW(3)-3、JSZW(3)-6、JSZW(3)-10A（B）型电压互感器为户内环氧树脂全真空浇注结构。JSZW(3)-3、6、10A（B）型电压互感器在系统使用时，每组需三个浇注体，套在三相五柱铁芯上。计量绕组、 保护绕组分开。有效地保证了计量的准确性和保护的可靠功能。JSZW-10、JSZW-6 系列电压互感器为三相、户内、干式产品，JSZW3-10为Yo/Yo/连接。分别适用于额定频率50H或60Hz,额定电压为10kV电力系统中作电能计量、电压监控和继电保护用。

二、JSZW零序电压互感器结构

本型电压互感器为半浇注式，体积小，气候适应性强，互感器铁芯采用带有旁铁轭的芯式结构，采用优质冷轧硅钢片叠装成长方形，露在空气中，其一次、二次及剩余电压绕组同心地绕在一起，用环氧树脂浇注成型，三相浇注体固定在一起，一次绕组，A端为全绝缘，另N端为非全绝缘。其接线图见图1：根据安装方式本产品分为A型和B型。A型产品为侧面安装，安装孔在铁芯夹件上，B型产品有安装底座，靠底座来坚固产品。

三、JSZW零序电压互感器技术参数

1.产品标准：GB1207-2006《电压互感器》

2.技术参数见表

3.产品表面爬电比距满足II级污秽等级

4.其它技术参数见下表

四、JSZW零序电压互感器电压比

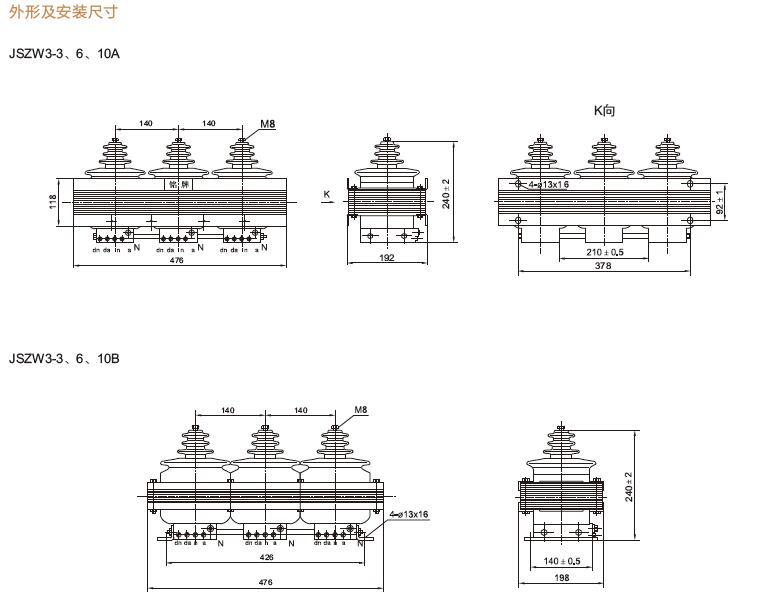

五、JSZW零序电压互感器产品外形及安装尺寸

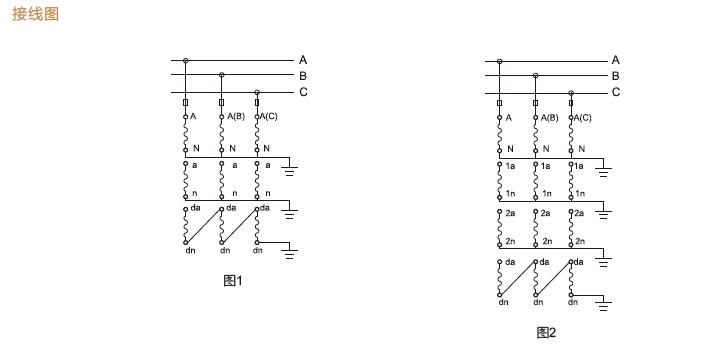

六、JSZW零序电压互感器接线图

七、户内零序互感器选型推荐

JSZJK-3、6、10Q       LJ-FZW28-10           LJ-ZW32-10(12)             LJ-FZW28-10

LJ-ZW8-10(12)          ZT-LJ-10(12)         LJ-1(2、4、7）      LXK-Φ（80、120、140、160、…

LXBK-Φ80、100、120         JSZW(3)-3，6，10A(B)     JSZJK-3、6、10Q

八、零序互感器作用

在电力系统中,“零序”这个名词出现在三相交流电不对称短路分析中.如果三相交流电的ABC三相的大小相等,矢量相位差彼此差120度,方向是A到B到C到A,此为'正序',如果方向是A到C到B到A的话,称为'负序'.如果ABC大小相等,方向相同,称为零序。
    如果A,B,C,的矢量和为0,则称分量中不包括零序分量.在三相系统中三相线电压之和恒为0,故线电压中没有零序分量.在没有中性线的星形接线中,Ia+Ib+Ic=0,因而不存在电流的零序分量.在三角形接法中,线电流是相电流之差,相电流中的零序分量在闭合的三角形中自成环流,线电流中没有零序分量.零序电流必须以中性线(或地线)作为通路,且中性线中的零序电流为一相零序电流的3倍.零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零，即∑I=0，它是用零序C.T作为取样元件。在线路电气与设备正常的情况下，各相电流的矢量和等于零（对零序电流保护假定不考虑不平衡电流），因此，零序电流互感器的二次侧绕组无信号输出（零序电流保护时躲过不平衡电流），执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序C.T的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。
    零序电流互感器保护一般适合使用于TN接地系统。因为当发生一相接地时，对TN-S系统Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE和接触阻抗Zf，即Zs＝Z1+ZPE+Zf；对于TN-C系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN和接触电阻Zf，即ZS＝Z1+ZPEN+Zf；对于TN-C-S系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN，PE线阻抗ZPE和接触电阻Zf，即ZS＝Z1+ZPEN+ZPE+Zf，产生的单相接地故障电流Id＝220/ZS，明显大于无故障时的三相不平衡电流，只要整定合适，就可检测出发生接地故障时的零序电流，以切断故障回路。而对IT系统，一般均是使用对供电可靠性要求较高、对单相接地不必要立即切断供电回路、但需发出绝缘破坏监察信号、以维持继续供电一段时间。工矿企业内的不配出中性线的三相三线配电线路。
    有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相Δ形接线和零序接线以前用在不同的功能上CT接法是不一样的。但是现在大部分微机保护已经能通过内部识别的方法校正不同的效果。
    工作零线和相线必须穿过零序电流互感器保护零线（地线）不经过互感器工作零线没穿过零序电流互感器之前和保护零线（地线）同接一条母零线,工作零线不穿过零序电流互感器可以么？工作零线不可以不穿过零序电流互感器零序电流：进出互感器的电流之差必须为（零） 如果有一部分电流漏到地线 那么进出互感器的电流之差就不为（零）了 互感器的副线圈就会感生出电压（漏电信号） 在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，电流互感器的作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

九、零序互感器厂家推荐-浙江中拓高压电器

浙江中拓高压电器有限公司成立于2006年，专用于ZW32真空断路器的户外保护用电流互感器LZW32-10(12)系列，是我们的主推产品，是目前国内同类配套互感器最优生产商。2012年推出了更新换代产品LJ-ZW32-10型户外零序保护一体式互感器，拥有多项自主知识产权，LJZW32型电流互感器是我公司为电力系统智能化、轻量化，特殊研制的新型专利产品。体积小、重量轻，组合非常合理。可实现A、B、C三相计(测)量、保护及零序接地保护。成功为国家电网、南方电网智能化发展做出了应有的技术支持。主要国内客户有北京双杰，北京合瑞，北京合纵，施耐德陕西宝光，广东长园，广东阿尔派，河南森源，湖北网安，江苏宏达，江苏丹通，江苏科宇，上海东自，天正集体，浙江巨力，浙江伏安特，登高电气，红光集团……国网南网招标配套占有率非常高，我们将是您好的选择，选择我们就是选择了质量和服务。
