LZZBJ9-10A1G、LZZBJ9-10B1、LZZBJ9-10C1户内电流互感器

发布时间:2017-12-30 浏览量:1665 来源:本站 返回列表

LZZBJ9-10A1GLZZBJ9-10B1LZZBJ9-10C1户内电流互感器

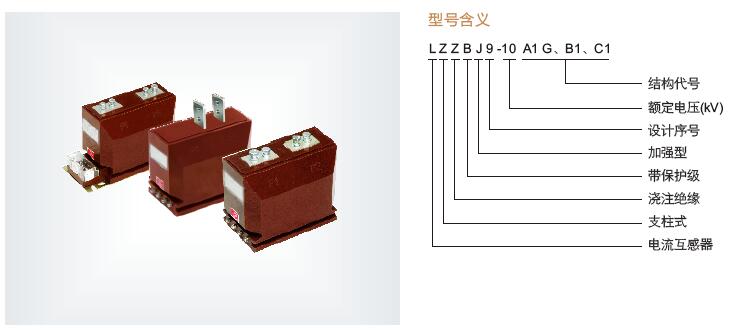

一、LZZBJ9-10A1GLZZBJ9-10B1LZZBJ9-10C1户内电流互感器 概述与型号含义

LZZBJ9-10型电流互感器是户内环氧树脂浇注支柱式全工况型产品,在额定频率50Hz、额定电压10kV及以下的电力系统作电流、电能计量或继电保护使用,适用于中置式开关柜及其它型式的开关柜,本型号的产品还可根据用户要求生产二、三绕组复变比结构。目前准确级有0.50.20.5S0.2S级,保护级10P1010P20等,另可以定制非标产品。

二、LZZBJ9-10A1GLZZBJ9-10B1LZZBJ9-10C1户内电流互感器 结构及特点

LZZBJ9-10A, LZZBJ9-10B, LZZBJ9-10C型电流互感器由于采用了环氧树脂全封闭浇注所以产品耐潮湿、耐污秽、尺寸小、重量轻,适合于任何位置、任意方向安装。


三、LZZBJ9-10A1GLZZBJ9-10B1LZZBJ9-10C1户内电流互感器 电流比

1、LZZBJ9-10额定绝缘水平:12/42/75kV
2
、负荷的功率因数:COSφ=0.8(滞后);
3
、 额定二次电流:5A1A;
4
、表面爬电距离:满足II级污秽等级要求;
5
、产品标准:GB1208-2006《电流互感器》。
6
、仪表保安系数:FS10;
7

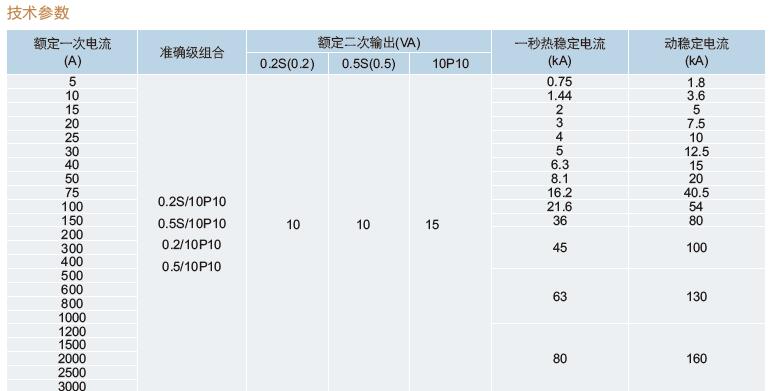

、 其它技术参数见表

四、LZZBJ9-10A1GLZZBJ9-10B1LZZBJ9-10C1户内电流互感器 外形及安装尺寸

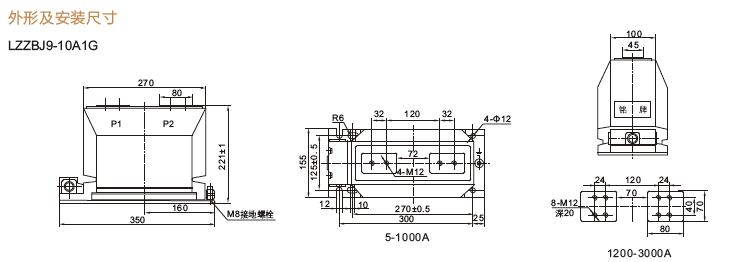

1、LZZBJ9-10A1G

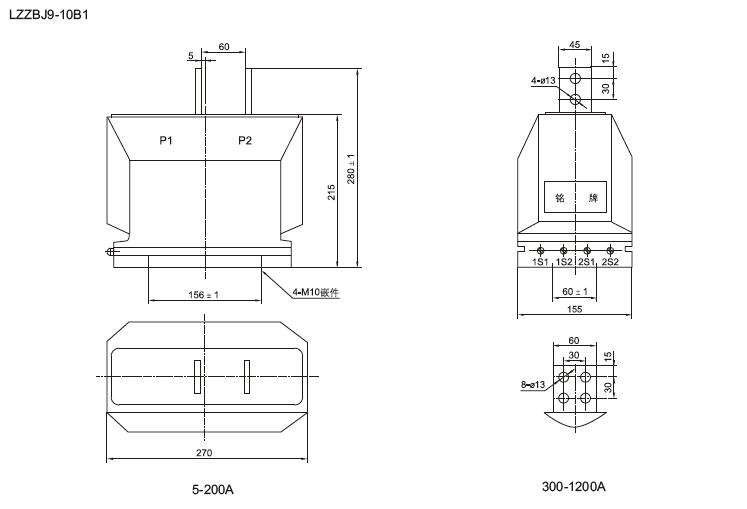

2、LZZBJ9-10B1

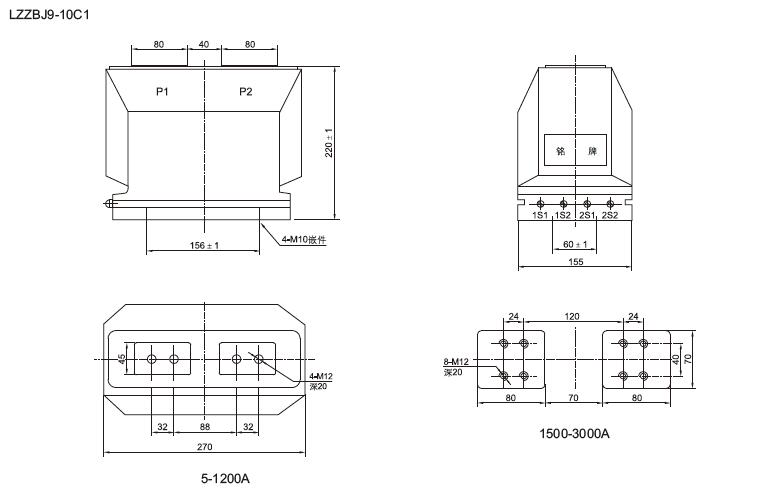

3、LZZBJ9-10C1

五、LZZBJ9-10A1GLZZBJ9-10B1LZZBJ9-10C1户内电流互感器 发展趋势

由于电磁式电流互感器存在的易饱和、非线性及频带窄等问题,电子式电流互感器逐渐兴起。电子式电流互感器一般具有抗磁饱和、低功耗、宽频带等优点。
国内具有代表性的电子式互感器有AnyWay变频电压传感器AnyWay变频电流传感器和AnyWay变频功率传感器,其中,AnyWay变频功率传感器属于电压、电流组合式互感器。

该互感器的主要特点如下:
1
、采用前端数字化技术,光纤传输,电磁兼容性好。
2
、幅频特性和相频特性好,在宽幅值、频率、相位范围内均可获得较高的测量精度。
3
、属于数字式传感器,二次仪表不会引入误差,传感器误差就是系统误差。

六、LZZBJ9-10A1GLZZBJ9-10B1LZZBJ9-10C1户内电流互感器 型号说明

LZZBJ9-互感器型号 1000/5代表额定变比
10P30代表保护绕组,其意义是在30倍额定电流下二次的输出电流误差为+—10%
0.5为测量绕组精度,这个精计划经济具体要查规范
0.2S为计量绕组,计量的精度要求,小电流的时候误差要很小,
30/30/30/20VA这个代表各绕组的额定容量,按理来说,CT二次容量越小,精度越高,所以计量绕组容量要小于正常的

七、LZZBJ9-10A1GLZZBJ9-10B1LZZBJ9-10C1户内电流互感器 使用环境

安装场所:户内

环境温度:最高+40℃,最低-5℃,日平均不能超过30℃;

海拔:不超过1500m

大气条件:大气中无严重污染;

八、LZZBJ9-10A1GLZZBJ9-10B1LZZBJ9-10C1户内电流互感器 选型推荐:

LZZBJ9-10A1G LZZBJ9-10B1 LZZBJ9-10C1 LZZ(J)B6-10Q LZZBJ12-10A LZZBJ12-10B

LZZBJ12-10C LZZJ-10Q LZJC-10 LZJ8-10Q LQJ8-10Q LFS(Q)-10Q LA(J)-10Q LMZ(J)1-10Q

LAZBJ-10Q LFZB(J)8-10A2 LFZB(J)8-10B2 LDJ-10(Q)/210-L 、Y
