LZZ(J)B6-10Q户内电流互感器

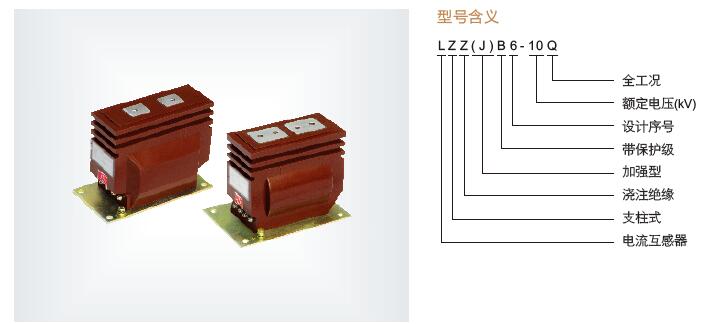

一、LZZ(J)B6-10Q户内电流互感器概述与型号含义

LZZ(J)B6-10Q是支柱式电流互感器适用于额定频率为50Hz或60Hz、额定电压为10kV的电力系统中，作电能计量、电流测量和继电保护用。LZZB6-10Q,LZZJB6-10Q符合IEC44-1及GB1208《电流互感器》标准。LZZB6-10Q,LZZJB6-10Q型电流互感器为支柱式结构，一次绕组和二次绕组及其铁心组合在一起的器身封闭在环氧树脂混合料的浇注体内，一次绕组P1、P2端由产品顶部引出，二次绕组接线端S1、S2由产品下部侧面引出。

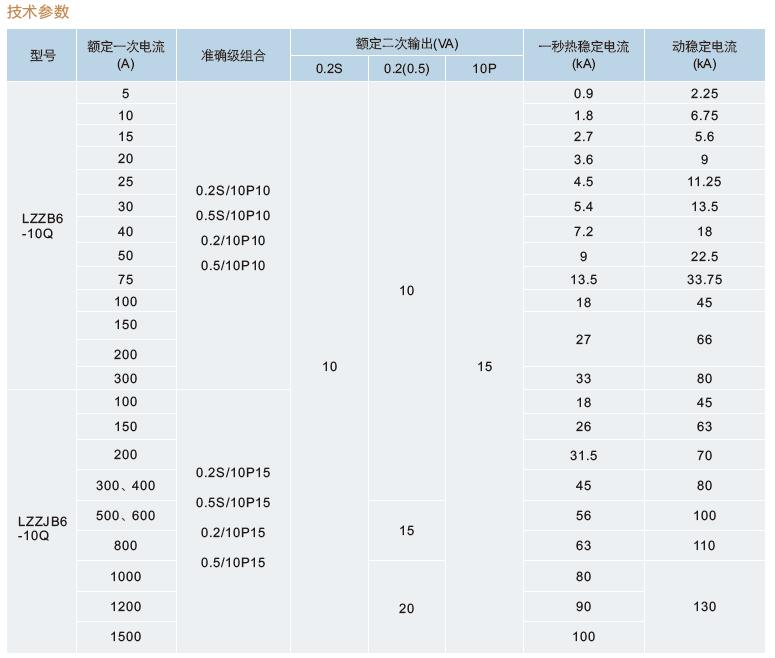

二、LZZ(J)B6-10Q户内电流互感器技术参数

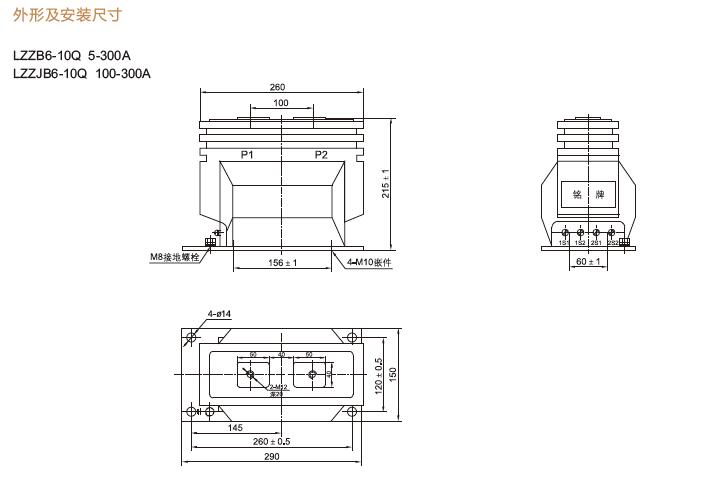

三、LZZ(J)B6-10Q户内电流互感器外形及安装尺寸

1、LZZB6-10Q 5-300A、LZZJB6-10Q 100-300A

2、LZZJB6-10Q 400-1600A

四、浙江中拓高压户内电流互感器订货须知：

订货时请提供以下参数：

产品型号；

额定电流比A；

准确级组合及额定输出VA；

环境海拔高度；

注:用户如有特殊要求可与我公司协商确定。

五、LZZ(J)B6-10Q户内电流互感器发展趋势

由于电磁式电流互感器存在的易饱和、非线性及频带窄等问题，电子式电流互感器逐渐兴起。电子式电流互感器一般具有抗磁饱和、低功耗、宽频带等优点。
国内具有代表性的电子式互感器有AnyWay变频电压传感器、AnyWay变频电流传感器和AnyWay变频功率传感器，其中，AnyWay变频功率传感器属于电压、电流组合式互感器。

该互感器的主要特点如下：
1、采用前端数字化技术，光纤传输，电磁兼容性好。
2、幅频特性和相频特性好，在宽幅值、频率、相位范围内均可获得较高的测量精度。
3、属于数字式传感器，二次仪表不会引入误差，传感器误差就是系统误差。

六、LZZ(J)B6-10Q户内电流互感器型号说明

LZZ(J)B6-10Q互感器型号 1000/5代表额定变比
10P30代表保护绕组，其意义是在30倍额定电流下二次的输出电流误差为+—10%
0.5为测量绕组精度，这个精计划经济具体要查规范
0.2S为计量绕组，计量的精度要求，小电流的时候误差要很小，
30/30/30/20VA这个代表各绕组的额定容量，按理来说，CT二次容量越小，精度越高，所以计量绕组容量要小于正常的

七、LZZ(J)B6-10Q户内电流互感器使用环境

安装场所：户内

环境温度：最高+40℃，最低-5℃，日平均不能超过30℃；

海拔：不超过1500m；

大气条件：大气中无严重污染；

八、LZZ(J)B6-10Q户内电流互感器选型推荐：

LZZBJ9-10A1G    LZZBJ9-10B1   LZZBJ9-10C1   LZZ(J)B6-10Q   LZZBJ12-10A  LZZBJ12-10B

LZZBJ12-10C    LZZJ-10Q   LZJC-10  LZJ8-10Q   LQJ8-10Q  LFS(Q)-10Q   LA(J)-10Q   LMZ(J)1-10Q

LAZBJ-10Q   LFZB(J)8-10A2    LFZB(J)8-10B2  LDJ-10(Q)/210-L 、Y

九LZZ(J)B6-10Q户内电流互感器厂家-浙江中拓高压电器简介

浙江中拓高压电器有限公司是一家主要从事研发、生产销售110kV及以下户内外高低压互感器，铁芯、绝缘件的专业厂家。公司的10-35kV户内外互感器，销遍全国各地，远销海外多个国家和地区，深受广大用户信赖和好评，10kV真空断路器用互感器已成为国内柱上开关生产企业最优选择合作单位。2007年自主研发的主推产品LZW32-10(12)型户外保护用电流互感器，是目前国内同类型配套互感器主要生产商。联系电话：13868715829，商务QQ：40378900，欢迎来电咨询定制。
