LZZJ-10Q电流互感器系列为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。LZZJ-10Q系列电流互感器为环氧树脂浇注绝缘全封闭支柱式结构，耐污染及潮湿,适宜于任何位置、任意方向安装。LZZJ-10Q系列互感器有单变比、双变比。单变比一次绕组为固定式；双变比一次绕组采用串、并联，改变一次接线方式，可得到两种电流比。见图示，串联时为100/5A，并联时为200/5A。本产品符用IEC60044-1及GB1208《电流互感器》标准。
LZZJ-10Q本型电流互感器为全封闭支柱式结构，产品体积小，重量轻，底部有四个M12安装孔，供安装用。安装时将一次出线螺钉压紧，以保证与开关柜系统母线接触可靠。互感器的二次绕组可抽头，得到两种不同的变化。
1.额定绝缘水平：12/42/75KV
2.额定二次电流：5A,1A

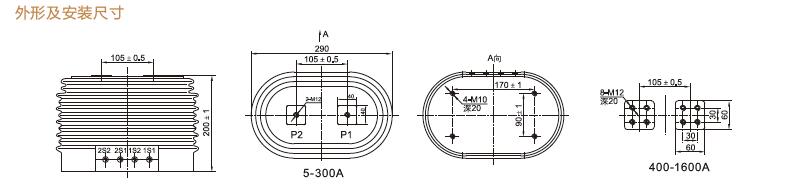

3.额定一次电流、准确级组合、额定输出及额定动、热稳定电流见下表
4.局部放电水平符合GB1208-2006《电流互感器》标准
5.污秽等级：II级
6.保护级准确限值系数与二次负荷关系曲线见图：

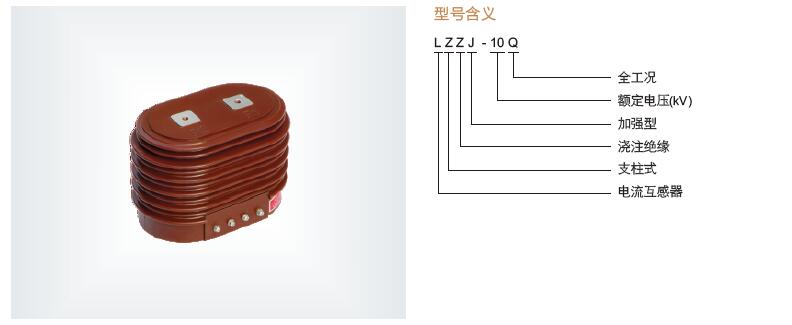

一、电流互感器型号
第一字母：L—电流互感器
第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式
第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用
第四字母：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG
第五数字：电压等级 产品序号
使用注意事项电流互感器运行时，副边不允许开路。因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。电流互感器运行时，副边不允许开路。原因如下：
⒈电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1
⒉电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2
⒊电流互感器铁芯合磁通：Φ = Φ1 + Φ2
⒋因为Φ1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0
⒌若二次开路，即 I2 = 0 ，则：Φ = Φ1，电流互感器铁芯磁通很强，饱和，铁心发热，烧坏绝缘，产生漏电
⒍若二次开路，即 I2 = 0 ，则：Φ = Φ1，Φ在电流互感器二次线圈N2中产生很高的感生电势e，在电流互感器二次线圈两端形成高压，危及操作人员生命安全
⒎电流互感器二次线圈一端接地，就是为了防止高压危险而采取的保护措施。
