LZJC-10电流互感器

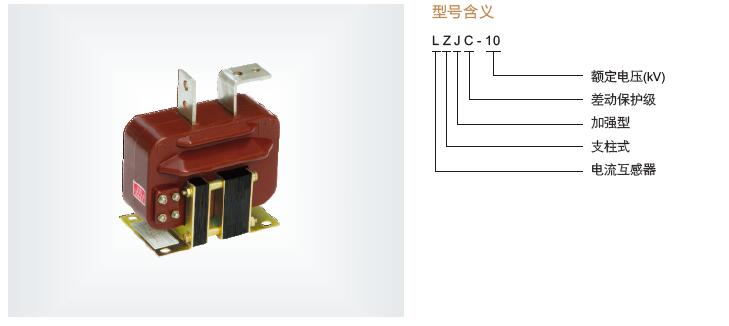

一、LZJC-10电流互感器 概述与型号含义

LZJC-10电流互感器为环氧树脂浇注绝缘全封闭支柱式产品，体积小、重量轻，适宜于安装任何位置，任意方向。适用于额定频率50Hz或60Hz,额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。LZJC-10产品符合IEC60044-1及GB1208《电流互感器》标准。

二LZJC-10电流互感器 技术参数

1 额定绝缘水平：12/42/75 kV；
2 额定二次电流：5A,1A；

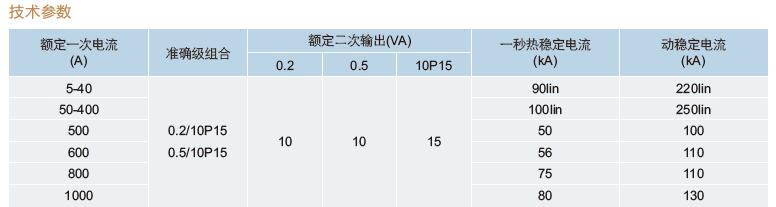

3 额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表：
4 污秽等级：Ⅱ级；

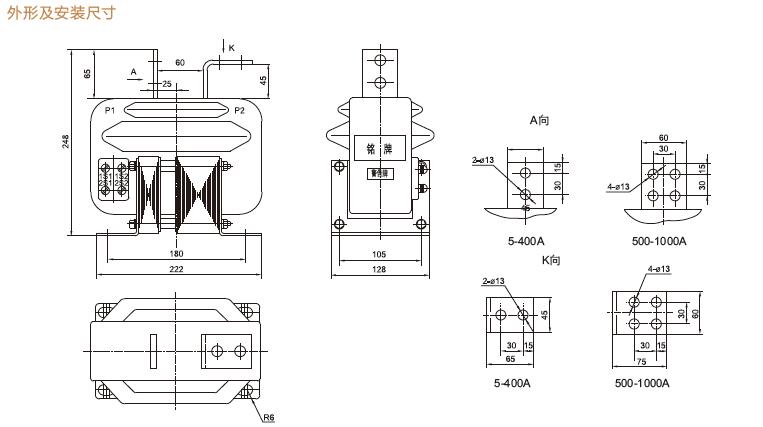

三、LZJC-10电流互感器 外形及安装尺寸

四、LZJC-10电流互感器 使用条件
1.海拔高度不超过1000M
2.周围环境温度不高于+40度，不低于-5度
3.周围空气的相对温度不大于85%(20度)
4.本产品已通过直接振动试验，能承受住相当于里氏九级裂度的加速度为0.4G正弦三波的耐振试验。
五、LZJC-10电流互感器 结构简介
本型互感器一次绕组及二次绕组用环氧树脂浇注成型，铁心用夹件装在绝缘注体上，夹件上有名牌，夹件的底脚有四个安装孔。
技术参数
1.产品性能符合IEC标准和GB1208-87《电流互感器》
2.额定绝缘水平：
工频耐受电压：42KV

雷电冲击耐受电压：全波75KV，正负极性各15次。

六、LZJC-10电流互感器 型号参数

一、电流互感器型号

第一字母：L—电流互感器

第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式

第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用

第四字母：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG

第五数字：电压等级 产品序号

七、LZJC-10电流互感器 注意事项

使用注意事项电流互感器运行时，副边不允许开路。因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。电流互感器运行时，副边不允许开路。原因如下：

⒈电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1

⒉电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2

⒊电流互感器铁芯合磁通：Φ = Φ1 + Φ2

⒋因为Φ1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0

⒌若二次开路，即 I2 = 0 ，则：Φ = Φ1，电流互感器铁芯磁通很强，饱和，铁心发热，烧坏绝缘，产生漏电

⒍若二次开路，即 I2 = 0 ，则：Φ = Φ1，Φ在电流互感器二次线圈N2中产生很高的感生电势e，在电流互感器二次线圈两端形成高压，危及操作人员生命安全

⒎电流互感器二次线圈一端接地，就是为了防止高压危险而采取的保护措施。
