LFS-10Q型电流互感器为环氧树脂浇注绝缘全封闭产品，具有优良的绝缘性能和防潮能力，体积小。重量轻，适宜于任何位置、任意方向安装。适用于额定频率50Hz或60Hz、额定电压10kV及以下的户内电力线路及设备中作电流、电能测和继电保护用。本型电流互感器体积小、重量轻、绝缘性能优越、精度高、动热稳定倍数高。产品符合IEC44-1:1996及 GB1208-1997《电流互感器》标准。
1、额定绝缘水平：12／42／75 kV；

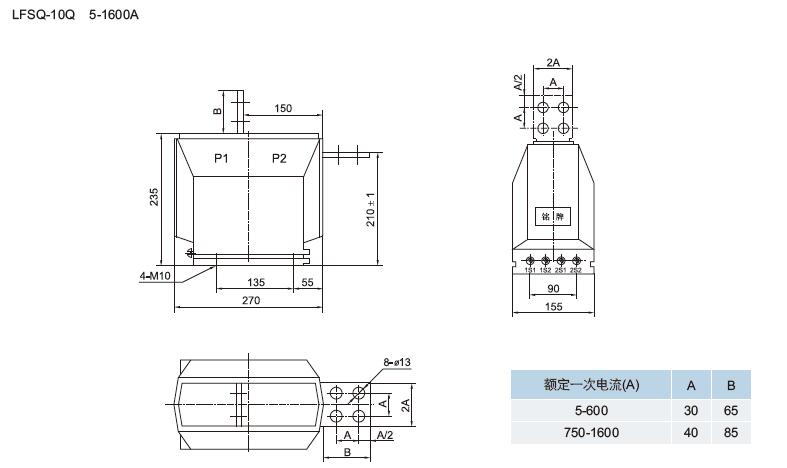

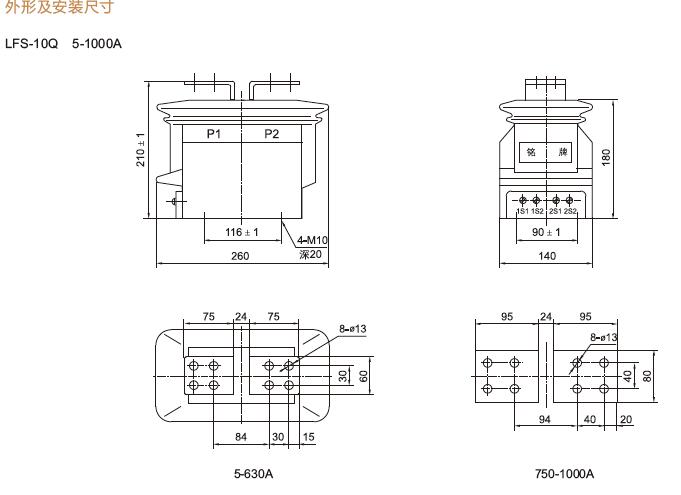

三、LFS-10Q、LFSQ-10Q电流互感器产品外形及安装尺寸
四、LFS-10Q、LFSQ-10Q电流互感器产品优势：
环氧树脂浇注绝缘全封闭支柱式产品
五、LFS-10Q、LFSQ-10Q电流互感器使用条件
1.海拔高度不超过1000M
2.周围环境温度不高于+40度，不低于-5度
3.周围空气的相对湿度不大于85%(20度)
4.本产品已通过直接振动试验，能承受住相当于里氏九级裂度的加速度为0.4G正弦三波的耐振试验。
六、LFS-10Q、LFSQ-10Q 电流互感器结构简介
本型互感器采用环氧树脂胶作主绝缘，将一次绕组和部分二次绕组用树脂浇注成一整体组件，另一部分二次绕组在铁心上露，一次引出线在顶部，二次接线座在侧面壁上，铁心为叠片式。

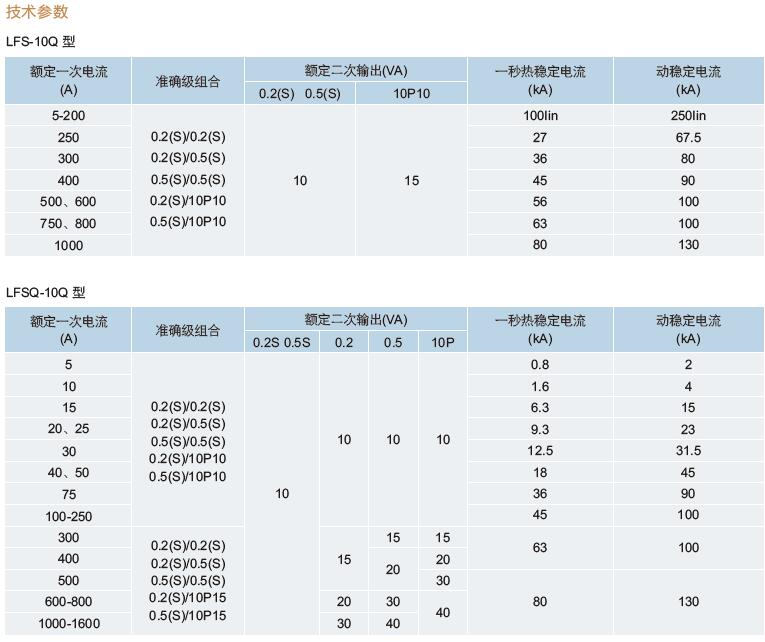

技术参数
产品性能符合IEC标准和GB1208-87《电流互感器》
1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联
2）按被测电流大小，选择合适的变比，否则误差将增大。同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故
3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。电流互感器在正常工作时，二次侧与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，二次侧近似于短路。CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危及工作人员的安全及仪表的绝缘性能。
另外，二次侧开路使二次侧电压达几百伏，一旦触及将造成触电事故。因此，电流互感器二次侧都备有短路开关，防止二次侧开路。在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停电处理。一切处理好后方可再用。
4）为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等装置的需要，在发电机、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器。
5）对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中
6）为了防止支柱式电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧
7）为了减轻发电机内部故障时的损伤，用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。为了便于分析和在发电机并入系统前发现内部故障，用于测量仪表的电流互感器宜装在发电机中性点侧。

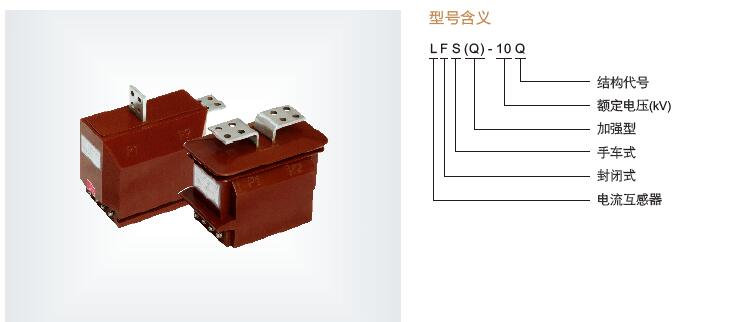

一、电流互感器型号
第一字母：L—电流互感器
第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式
第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用
第四字母：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG
第五数字：电压等级 产品序号
使用注意事项电流互感器运行时，副边不允许开路。因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。电流互感器运行时，副边不允许开路。原因如下：
⒈电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1
⒉电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2
⒊电流互感器铁芯合磁通：Φ = Φ1 + Φ2
⒋因为Φ1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0
⒌若二次开路，即 I2 = 0 ，则：Φ = Φ1，电流互感器铁芯磁通很强，饱和，铁心发热，烧坏绝缘，产生漏电
⒍若二次开路，即 I2 = 0 ，则：Φ = Φ1，Φ在电流互感器二次线圈N2中产生很高的感生电势e，在电流互感器二次线圈两端形成高压，危及操作人员生命安全
⒎电流互感器二次线圈一端接地，就是为了防止高压危险而采取的保护措施。
十、浙江中拓高压电器户内电流互感器选型推荐
LZZBJ12-10A、B、C LZZB-10 LZZBJ9-10A1G、B1、C1 LZZB9-24/220b/2
LZZBJ4-35 LZZB9-35D LA(J)-10Q LMZK-10PU
LZZB7-35 LZZ(J)B6-10Q LZZJ-10Q LZJC-10
LZJ8-10Q LQJ8-10Q LFS-10Q LMZ(J)1-10Q
LAZBJ-10Q LFZB(J)8-10A2、B2 LDJ-10(Q)/210-L,Y LZCT-10C
十一、LFS-10Q、LFSQ-10Q 电流互感器厂家-浙江中拓高压电器简介
浙江中拓高压电器有限公司是一家主要从事研发、生产销售110kV及以下户内外高低压互感器，铁芯、绝缘件的专业厂家。公司的10-35kV户内外互感器，销遍全国各地，远销海外多个国家和地区，深受广大用户信赖和好评，10kV真空断路器用互感器已成为国内柱上开关生产企业最优选择合作单位。2007年自主研发的主推产品LZW32-10(12)型户外保护用电流互感器，是目前国内同类型配套互感器主要生产商。联系电话：13868715829，商务QQ：40378900，欢迎来电咨询定制。
