LA(J)-10Q穿墙式10kV户内干式电流互感器

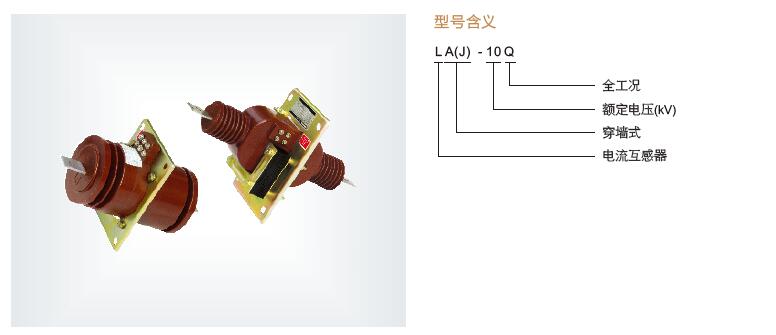

一、LA-10穿墙式户内干式电流互感器概述与型号含义

LA(J)-10Q电流互感器为穿墙式环氧树脂浇注绝缘产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。la-10系列电流互感器分单匝式、复匝式、母线式三种。

二、LA-10穿墙式户内干式电流互感器电流比

1、LA-10Q电流互感器额定绝缘水平：12/42/75kV
2、额定二次电流:5A

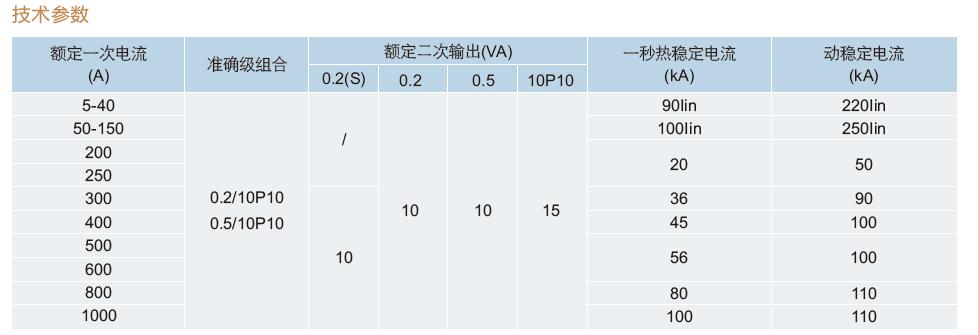

3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表
4、污秽等级：全工况产品符合Ⅱ级污秽要求。

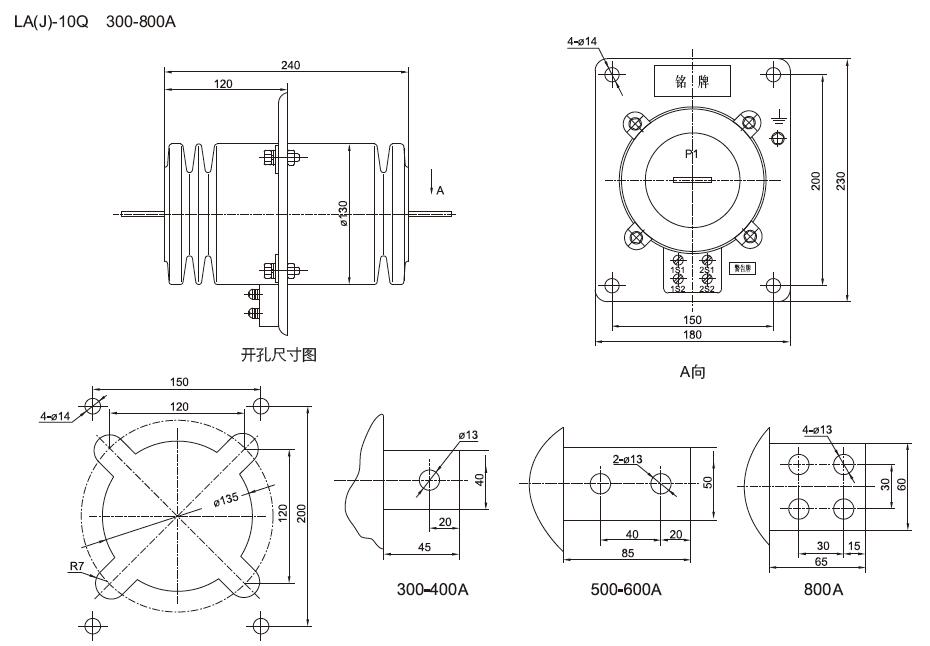

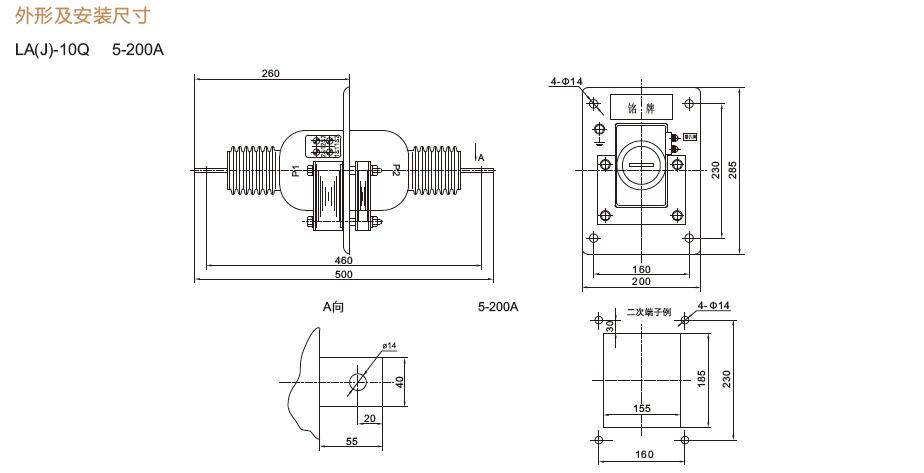

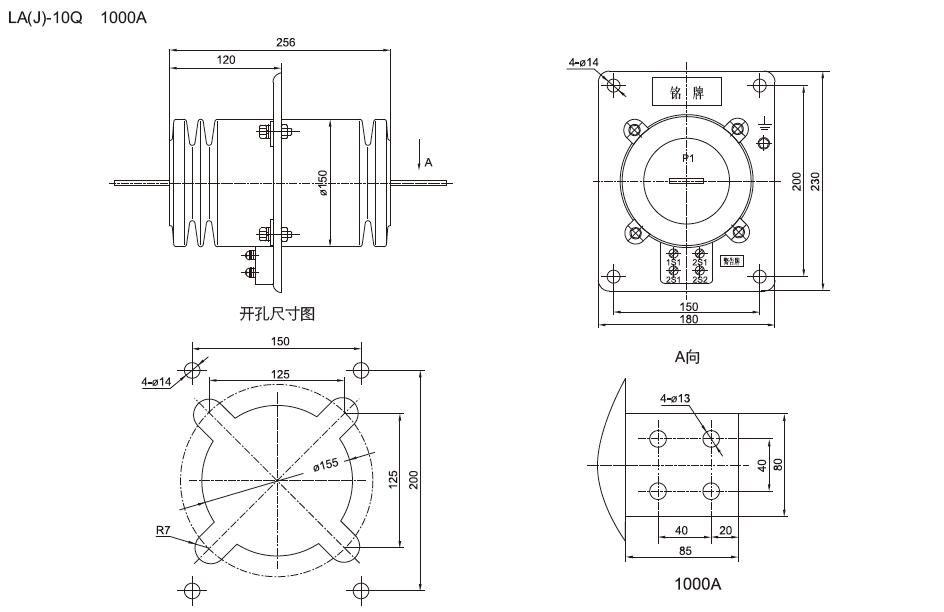

三、LA-10、LAJ-10Q穿墙式电流互感器产品外形及安装尺寸

四、LA-10穿墙式户内干式电流互感器结构简介
1.互感器为环氧树脂浇注加强绝缘型，可用于潮湿、产品表面凝露及热带和高温地区；
2.200A及以下为半封闭浇注结构，300~1000A为单匝式全封闭浇注结构
五、LA-10穿墙式户内干式电流互感器技术参数
1.额定绝缘水平11.5/42/75KV(表面凝露及人工II级污秽条件下)
2.额定一次电流、准确级及相应的额定输出、额定短时热电流见表1
3.负荷的功率因数为0.8(滞后)
4.额定二次电流为5A
5.局部放电水平符合GB5583-85及IEC44-4《互感器局部放电测量》，其视在放电量不大于50PC
6.10P级准确限值系数与二次负荷关系曲线

六LA-10穿墙式电流互感器使用原则

1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联

2）按被测电流大小，选择合适的变比，否则误差将增大。同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故

3）二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈；同时，磁路过度饱和磁化后，使误差增大。电流互感器在正常工作时，二次侧与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，二次侧近似于短路。CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危及工作人员的安全及仪表的绝缘性能。

另外，二次侧开路使二次侧电压达几百伏，一旦触及将造成触电事故。因此，电流互感器二次侧都备有短路开关，防止二次侧开路。在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停电处理。一切处理好后方可再用。

4）为了满足测量仪表、继电保护、断路器失灵判断和故障滤波等装置的需要，在发电机、变压器、出线、母线分段断路器、母线断路器、旁路断路器等回路中均设2～8个二次绕阻的电流互感器。

5）对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中

6）为了防止支柱式电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧

7）为了减轻发电机内部故障时的损伤，用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。为了便于分析和在发电机并入系统前发现内部故障，用于测量仪表的电流互感器宜装在发电机中性点侧。

七、LA-10穿墙式户内干式电流互感器型号参数

 一、电流互感器型号

 第一字母：L—电流互感器

 第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式

 第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用

 第四字母：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG

 第五数字：电压等级 产品序号

八、LA-10穿墙式干式电流互感器注意事项

使用注意事项电流互感器运行时，副边不允许开路。因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。电流互感器运行时，副边不允许开路。原因如下：

⒈电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1

⒉电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2

⒊电流互感器铁芯合磁通：Φ = Φ1 + Φ2

⒋因为Φ1.Φ2方向相反，大小相等，互相抵消，所以 Φ = 0

⒌若二次开路，即 I2 = 0 ，则：Φ = Φ1，电流互感器铁芯磁通很强，饱和，铁心发热，烧坏绝缘，产生漏电

⒍若二次开路，即 I2 = 0 ，则：Φ = Φ1，Φ在电流互感器二次线圈N2中产生很高的感生电势e，在电流互感器二次线圈两端形成高压，危及操作人员生命安全

⒎电流互感器二次线圈一端接地，就是为了防止高压危险而采取的保护措施。
