JDZ10-10A1,JDZ10-3A1,JDZ10-6A1,JDZX10-3A1G,JDZX10-6A1G,JDZX10-10A1G干式电压互感器

发布时间:2019-04-07 浏览量:4171 来源:本站 返回列表

JDZ10-10A1,JDZ10-3A1,JDZ10-6A1,JDZX10-3A1G,JDZX10-6A1G,JDZX10-10A1G干式电压互感器

(等同于RZL-10电压互感器)

一、JDZ10干式电压互感器概述

JDZ10-10A1电压互感器为单相、户内、干式全封闭产品,使用时单台或二台一组,JDZ10-3JDZ10-6JDZ10-10A二台一组时为V/V连接,JDZF10-3610二台一组时为V/V/V连接。分别适用于额定频率50Hz 60Hz,额定电压为3KV, 6KV, 10kV电力系统中作电能计量、电压监控和继电保护用。JDZX10-6A1G,JDZX10-3A1G电压互感器为单相、户内、干式全封闭产品,使用时单台或二台一组,JDZ10-3JDZ10-6JDZ10-10 二台一组时为V/V连接,JDZF10-3610二台一组时为V/V/V连接。分别适用于额定频率50Hz 60Hz,额定电压为3KV, 6KV, 10kV电力系统中作电能计量、电压监控和继电保护用。


二、JDZ10干式电压互感器使用条件

1.海拔高度不超过30003;
2.
周围环境温度不高于+40'C,不低于-5'C
3.
周围空气的相对湿度不大于65%20'C);
4.
满足II级污秽等级;
5.
安装场所无腐蚀性的气体
6.
额定绝缘水平:JDZ10-67.2/32/60kV JDZ10-1012/42/75kV

三、JDZ10干式电压互感器结构

JDZX10-6A1G,JDZX10-3A1G电压互感器为全封闭,绕组为环氧树脂全真空浇注全绝缘结构。 铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻,安装仅占有限空间 所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能,耐冲击和机械压力,并可以保护绕组不受 潮.一次绕组引出线端子的标志为A, N;二次绕组引出线端子的标志为a, n,均在浇注体上清晰标 注。在夹件上的接地标志旁有接地螺栓供接地用,下部支架供安装用。整体结构紧凑,使用方便。

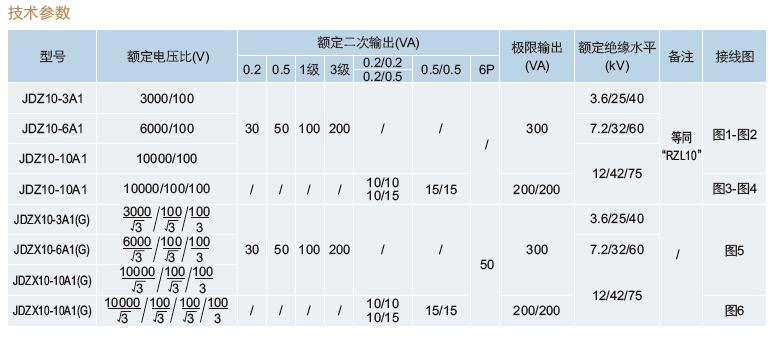

四、JDZ10干式电压互感器技术参数

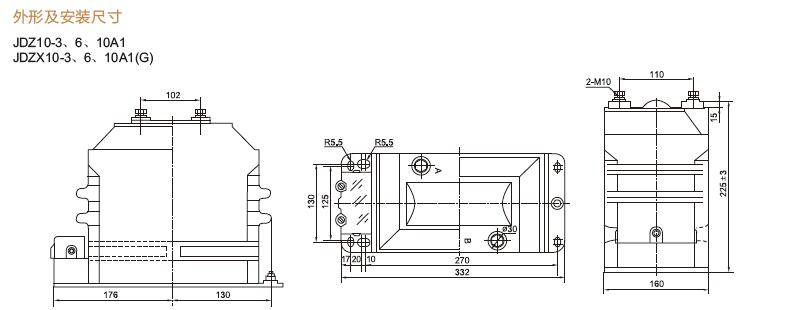

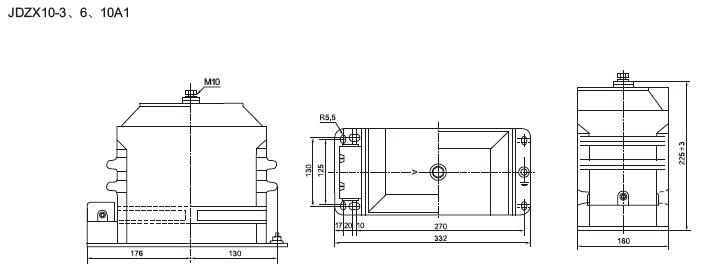

五、JDZ10干式电压互感器安装尺寸

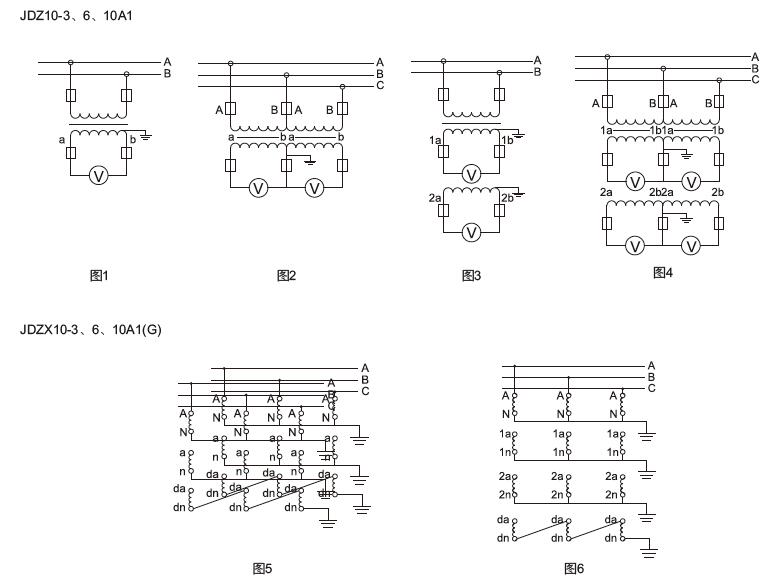

六、JDZ10干式电压互感器接线图


七、JDZ10干式电压互感器型号推荐

JDZ(X)-10                 JDZW-10R                        JDZW-20R                JDZW3-3610

JDZXW-35                JDZ(X)W-35(G)                     JSZXW-10R-三相电压互感器

八、JDZ10干式电压互感器原理

电压互感器一种电压变换装置。它将高电压变换为低电压,以便用低压量值反映高压量值的变化。因此,通过电压互感器可以直接用普通电气仪表进行电压测量。

1、电压互感器又称仪用变压器,是一种电压变换装置;

2、电压互感器的容量很小,通常只有几十到几百伏安;

3、电压互感器一次侧电压即电网电压,不受二次负荷影响,并且大多数情况下其负荷是恒定的;

4、二次侧负荷主要是仪表、继电器线圈,它们的阻抗很大,通过的电流很少。如果无限期增加二次负荷,二次电压会降低,造成测量误错增大;

5、用电压互感器来间接测量电压,能准确反映高压侧的量值,保证测量精度;

6、不管电压互感器初级电压有多高,其次级额定电压一般都是100V,使得测量仪表和继电器电压线圈制造上得以标准化。而且保证了仪表测量和继电保护工作的安全,也解决了高压测量的绝缘、制造工艺等困难;

7、电压互感器常用于变配电仪表测量和继电保护等回路。

九、JDZ10干式电压互感器符号

第一个字母:J——电压互感器;

第二个字母:D——单相;S——三相

第三个字母:J——油浸;Z——浇注;

第四个字母:数字——电压等级(KV)。

例如:JDJ-10表示单相油浸电压互感器,额定电压10KV

额定一次电压,作为互感器性能基准的一次电压值。

额定二次电压,作为互感器性能基准的二次电压值。额定变比,额定一次电压与额定二次电压之比。

准确级,由互感器系统定的等级,其误差在规定使用条件下应在规定的限值之内负荷,二次回路的阻抗,通常以视在功率(VA)表示。额定负荷,确定互感器准确级可依据的负荷值

十、JDZ10干式电压互感器作用

把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用。同时,使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备,但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路,二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时,二次电流增大,使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。 可以说,电压互感器是一个被限定结构和使用形式的特殊变压器。
