JDZ9-10Q,JDZ9-6Q,JDZ9-3Q户内电压互感器

一、JDZ9-10Q,JDZ9-6Q,JDZ9-3Q户内电压互感器产品简介

JDZX9-6Q,JDZX9-3Q电压互感器为环氧树脂全封闭式浇注绝缘户内型产品,适用于各种高压开关柜中,额定频率为50Hz、额定电压为10kV(或6kV)及以下的电力系统中作电压、电能测量及继电保护用。JDZX9-6Q,JDZX9-3Q电压互感器为单相双线圈全封闭结构,采用环氧真空树脂浇注成型,铁芯采用优质冷轧硅钢片绕成环形,一次和二次绕组均缠绕在铁芯上,二次出线有接线护罩,护罩上有使用方便的出线槽。产品耐污秽、耐潮湿性能良好。

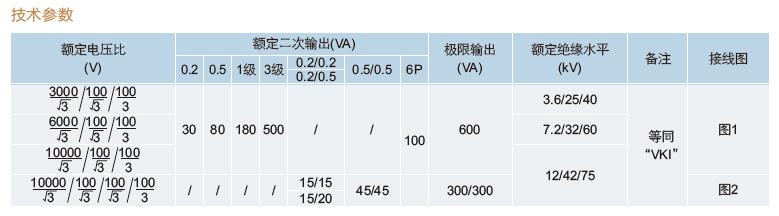

二、JDZ9-10Q,JDZ9-6Q,JDZ9-3Q户内电压互感器技术参数:

互感器的技术指标均符合IEC标准和GB1207-1997的要求,具体参数详见下表:(cosφ=0.8

额定绝缘水平:JDZ9-67.2/32/60kV

JDZ9-10型12/42/75kV

三、JDZ9-10Q,JDZ9-6Q,JDZ9-3Q户内电压互感器结构简介

本型电压互感器为全封闭产品。一、二次绕组和铁芯均浇注在环氧树脂内,绝缘性能优良,耐潮湿。除JDZX9-3,6,10Q为半绝缘结构外,其余均为全绝缘结构。

四、JDZ9-10Q,JDZ9-6Q,JDZ9-3Q户内电压互感器变比

1. 局部放电水平符合GB1207-1997《电压互感器》标准
2.
产品表面爬电距离满足Ⅱ级污秽等级
3.
负载的功率因数 :COSφ=0.8 (滞后)
4.
其他技术参数见表

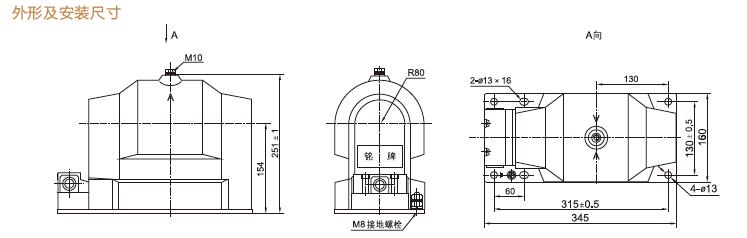

五、JDZ9-10Q,JDZ9-6Q,JDZ9-3Q户内电压互感器安装尺寸

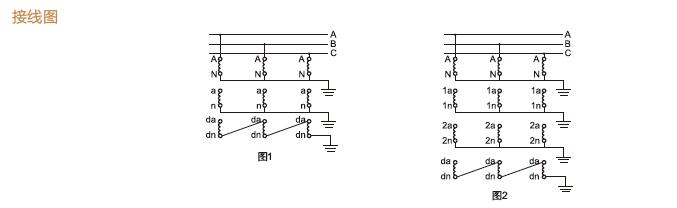

六、JDZ9-10Q,JDZ9-6Q,JDZ9-3Q户内电压互感器接线图


七、JDZ9-10Q,JDZ9-6Q,JDZ9-3Q户内电压互感器型号推荐

JDZ(X)-10                 JDZW-10R                        JDZW-20R                JDZW3-3610

JDZXW-35                JDZ(X)W-35(G)                     JSZXW-10R-三相电压互感器

JDZ16-3610            JDZ(X)10-3610A1G           JDZX9-35                 JSZVR-3610W

JSZVR-3610W          JDZ16-3610                    JDZ(J)-3610Q           JDZX10-3610

JDZ10-3610A1          JDZX9-36-10Q                    JDZX9-36-10Q(G)         JDZX18-3610R1

JSZV12A-3610R        JSZVR-3610W                   JDZ(X)11-1520(G)          LDZX11-35R

JDZZW-10

八、JDZ9-10Q 户内电压互感器原理

电压互感器一种电压变换装置。它将高电压变换为低电压,以便用低压量值反映高压量值的变化。因此,通过电压互感器可以直接用普通电气仪表进行电压测量。

1、电压互感器又称仪用变压器,是一种电压变换装置;

2、电压互感器的容量很小,通常只有几十到几百伏安;

3、电压互感器一次侧电压即电网电压,不受二次负荷影响,并且大多数情况下其负荷是恒定的;

4、二次侧负荷主要是仪表、继电器线圈,它们的阻抗很大,通过的电流很少。如果无限期增加二次负荷,二次电压会降低,造成测量误错增大;

5、用电压互感器来间接测量电压,能准确反映高压侧的量值,保证测量精度;

6、不管电压互感器初级电压有多高,其次级额定电压一般都是100V,使得测量仪表和继电器电压线圈制造上得以标准化。而且保证了仪表测量和继电保护工作的安全,也解决了高压测量的绝缘、制造工艺等困难;

7、电压互感器常用于变配电仪表测量和继电保护等回路。

九、户内电压互感器符号

第一个字母:J——电压互感器;

第二个字母:D——单相;S——三相

第三个字母:J——油浸;Z——浇注;

第四个字母:数字——电压等级(KV)。

例如:JDJ-10表示单相油浸电压互感器,额定电压10KV

额定一次电压,作为互感器性能基准的一次电压值。

额定二次电压,作为互感器性能基准的二次电压值。额定变比,额定一次电压与额定二次电压之比。

准确级,由互感器系统定的等级,其误差在规定使用条件下应在规定的限值之内负荷,二次回路的阻抗,通常以视在功率(VA)表示。额定负荷,确定互感器准确级可依据的负荷值

十、户内电压互感器作用

把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用。同时,使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备,但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路,二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时,二次电流增大,使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。 可以说,电压互感器是一个被限定结构和使用形式的特殊变压器。
