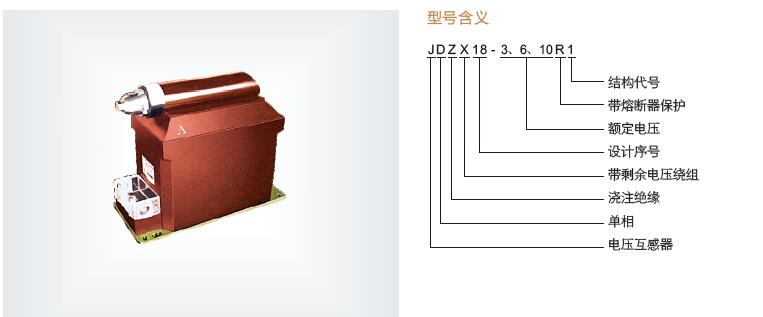

JDZX18-10型电压互感器为单相户内用全封闭型环氧树脂浇注产品，供额定频率为50Hz或60Hz，设备最高电压12kV及以下交流系统中做电压、电能测量及继电保护用。带熔断器保护，及剩余电压绕组。

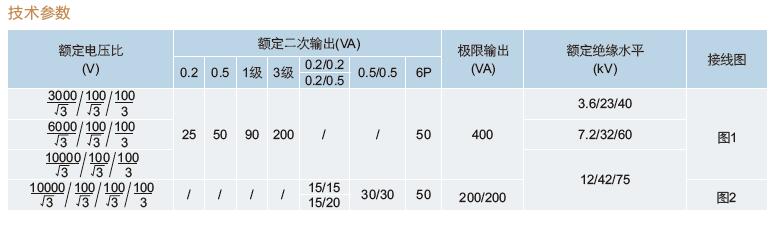

二、JDZX18-6R1,JDZX18-3R1,JDZX18-10R1技术参数
三、JDZX18-6R1,JDZX18-3R1,JDZX18-10R1单相户内电压互感器产品外形及安装尺寸
四、JDZX18-6R1,JDZX18-3R1,JDZX18-10R1单相户内电压互感器工作条件
1、环境温度:最高温度45℃，平均温度不超过30℃，最低温度：-45℃。
2、海拔高度不超过1000M（超过请著明）
3、接地方式：中性点非有效接地系统
4、大气条件：无严重污染
五、JDZX18-6R1,JDZX18-3R1,JDZX18-10R1单相户内电压互感器型号推荐
JDZ(X)-10 JDZW-10R JDZW-20R JDZW3-3、6、10
JDZXW-35 JDZ(X)W-35(G) JSZXW-10R-三相电压互感器
JDZ16-3、6、10 JDZ(X)10-3、6、10A1（G） JDZX9-35 JSZVR-3、6、10W
JSZVR-3、6、10W JDZ16-3、6、10 JDZ(J)-3、6、10Q JDZX10-3、6、10
JDZ10-3、6、10A1 JDZX9-3、6-10Q JDZX9-3、6-10Q(G) JDZX18-3、6、10R1
JSZV12A-3、6、10R JSZVR-3、6、10W JDZ(X)11-15、20(G) LDZX11-35R
六、JDZX18-6R1,JDZX18-3R1,JDZX18-10R1单相户内电压互感器原理
电压互感器一种电压变换装置。它将高电压变换为低电压，以便用低压量值反映高压量值的变化。因此，通过电压互感器可以直接用普通电气仪表进行电压测量。
1、电压互感器又称仪用变压器，是一种电压变换装置；
2、电压互感器的容量很小，通常只有几十到几百伏安；
3、电压互感器一次侧电压即电网电压，不受二次负荷影响，并且大多数情况下其负荷是恒定的；
4、二次侧负荷主要是仪表、继电器线圈，它们的阻抗很大，通过的电流很少。如果无限期增加二次负荷，二次电压会降低，造成测量误错增大；
5、用电压互感器来间接测量电压，能准确反映高压侧的量值，保证测量精度；
6、不管电压互感器初级电压有多高，其次级额定电压一般都是100V，使得测量仪表和继电器电压线圈制造上得以标准化。而且保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘、制造工艺等困难；
7、电压互感器常用于变配电仪表测量和继电保护等回路。
八、单相户内电压互感器符号
第一个字母：J——电压互感器；
第二个字母：D——单相；S——三相
第三个字母：J——油浸；Z——浇注；
第四个字母：数字——电压等级（KV）。
例如：JDJ-10表示单相油浸电压互感器，额定电压10KV。
额定一次电压，作为互感器性能基准的一次电压值。
额定二次电压，作为互感器性能基准的二次电压值。额定变比，额定一次电压与额定二次电压之比。
准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率（VA）表示。额定负荷，确定互感器准确级可依据的负荷值
九、单相户内电压互感器作用
把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。 可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。
十、单相户内电压互感器-浙江中拓高压电器有限公司
浙江中拓高压电器有限公司是一家主要从事研发、生产销售110kV及以下户内外高低压互感器，铁芯、绝缘件的专业厂家。公司的10-35kV户内外互感器，销遍全国各地，远销海外多个国家和地区，深受广大用户信赖和好评，10kV真空断路器用互感器已成为国内柱上开关生产企业最优选择合作单位。2007年自主研发的主推产品LZW32-10(12)型户外保护用电流互感器，是目前国内同类型配套互感器主要生产商。联系电话：13868715829，商务QQ：40378900，欢迎来电咨询定制。
