一、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G电压互感器概述
JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G电压互感器电压互感器为单相环氧树脂浇注全封闭结构，适用于额定频率50Hz或60Hz,额定电压15kV、20kV及以下的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

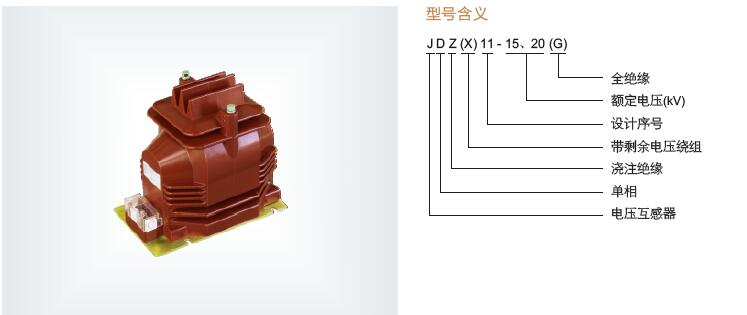

二、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G电压互感器结构简介
本系列电压互感器为环氧树脂绝缘全封闭结构， 耐污秽及潮湿，也适用于热带地区使用。该互感器体积小，重量轻，局部放电量小、抗过电压能力强，适宜于任何位置、任何方向安装。
三、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G电压互感器电压互感器电压比

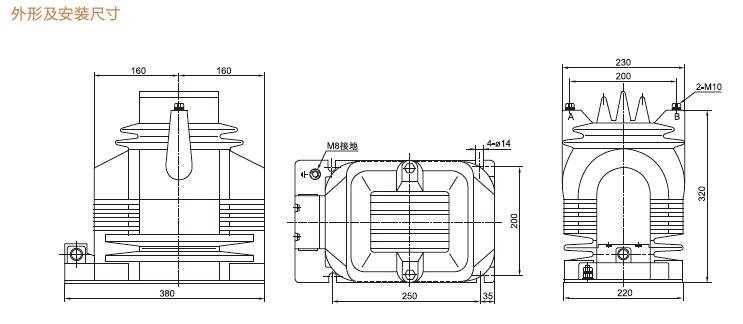

四、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G电压互感器产品外形及安装尺寸

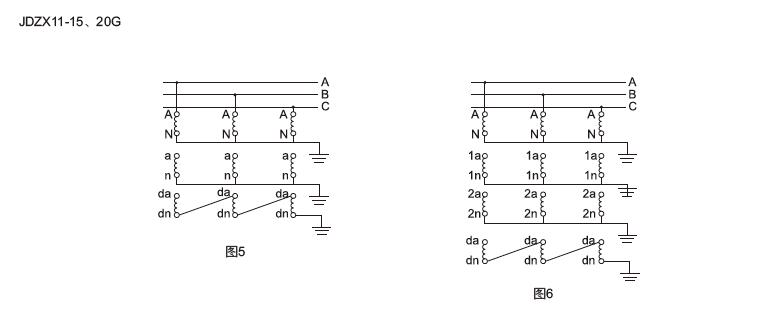

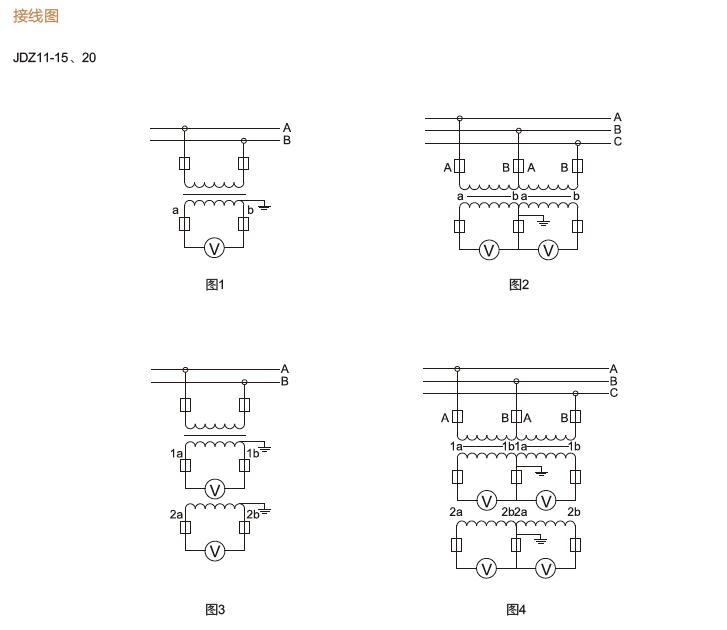

五、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G电压互感器接线图
六、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G电压互感器型号推荐
JDZ(X)-10 JDZW-10R JDZW-20R JDZW3-3、6、10
JDZXW-35 JDZ(X)W-35(G) JSZXW-10R-三相电压互感器
JDZ16-3、6、10 JDZ(X)10-3、6、10A1（G） JDZX9-35 JSZVR-3、6、10W
JSZVR-3、6、10W JDZ16-3、6、10 JDZ(J)-3、6、10Q JDZX10-3、6、10
JDZ10-3、6、10A1 JDZX9-3、6-10Q JDZX9-3、6-10Q(G) JDZX18-3、6、10R1
JSZV12A-3、6、10R JSZVR-3、6、10W JDZ(X)11-15、20(G) LDZX11-35R
七、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G电压互感器原理
电压互感器一种电压变换装置。它将高电压变换为低电压，以便用低压量值反映高压量值的变化。因此，通过电压互感器可以直接用普通电气仪表进行电压测量。
1、电压互感器又称仪用变压器，是一种电压变换装置；
2、电压互感器的容量很小，通常只有几十到几百伏安；
3、电压互感器一次侧电压即电网电压，不受二次负荷影响，并且大多数情况下其负荷是恒定的；
4、二次侧负荷主要是仪表、继电器线圈，它们的阻抗很大，通过的电流很少。如果无限期增加二次负荷，二次电压会降低，造成测量误错增大；
5、用电压互感器来间接测量电压，能准确反映高压侧的量值，保证测量精度；
6、不管电压互感器初级电压有多高，其次级额定电压一般都是100V，使得测量仪表和继电器电压线圈制造上得以标准化。而且保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘、制造工艺等困难；
7、电压互感器常用于变配电仪表测量和继电保护等回路。
八、JDZ11-15、JDZX11-15、JDZ11-20、JDZX11-20G电压互感器厂家
浙江中拓高压电器有限公司是一家主要从事研发、生产销售110kV及以下户内外高低压互感器，铁芯、绝缘件的专业厂家。公司的10-35kV户内外互感器，销遍全国各地，远销海外多个国家和地区，深受广大用户信赖和好评，10kV真空断路器用互感器已成为国内柱上开关生产企业最优选择合作单位。2007年自主研发的主推产品LZW32-10(12)型户外保护用电流互感器，是目前国内同类型配套互感器主要生产商。联系电话：13868715829，商务QQ：40378900，欢迎来电咨询定制。
