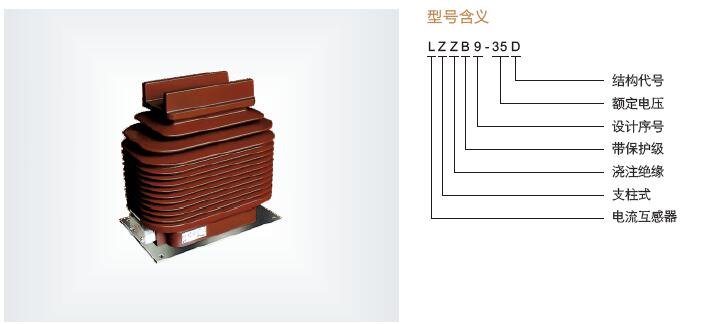

LZZB9-35D电流互感器为环氧树脂浇注全封闭产品，适用于额定频率50Hz或60Hz、额定电压35kV及以下户内装置的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。
LZZB9-35D系列电流互感器为全封闭支柱式结构，耐污染及潮湿，尺寸小，重量轻，适用于任何位置、任意方向安装。单变比一次绕组为固定式；双变比一次绕组采用串、并联，改变一次接线方式，可得到两种电流比。见图示，串联时为100/5A，并联时为200/5A。LZZB8-35G、LZZB8-35AG适用于宽度为1.2米的中置柜。

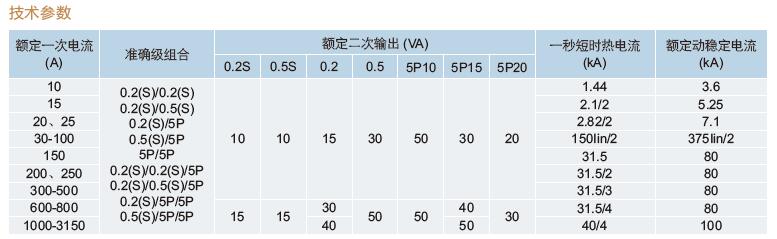

1、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
2、额定绝缘水平：40.5/95/185kV
3、额定二次电流：5A，1A
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。对于指针式的电流表，电流互感器的二次电流大多数是安培级的（如5A等）。对于数字化仪表，采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。微型电流互感器也有人称之为“仪用电流互感器”。（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。）电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。Kn=I1n/I2n电流互感器（Current transformer 简称CT）的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。
由于电磁式电流互感器存在的易饱和、非线性及频带窄等问题，电子式电流互感器逐渐兴起。电子式电流互感器一般具有抗磁饱和、低功耗、宽频带等优点。
国内具有代表性的电子式互感器有AnyWay变频电压传感器、AnyWay变频电流传感器和AnyWay变频功率传感器，其中，AnyWay变频功率传感器属于电压、电流组合式互感器。
该互感器的主要特点如下：
1、采用前端数字化技术，光纤传输，电磁兼容性好。
2、幅频特性和相频特性好，在宽幅值、频率、相位范围内均可获得较高的测量精度。
3、属于数字式传感器，二次仪表不会引入误差，传感器误差就是系统误差。
LZZBJ9-10A1G LZZBJ9-10B1 LZZBJ9-10C1 LZZ(J)B6-10Q LZZBJ12-10A LZZBJ12-10B
LZZBJ12-10C LZZJ-10Q LZJC-10 LZJ8-10Q LQJ8-10Q LFS(Q)-10Q LA(J)-10Q LMZ(J)1-10Q
LAZBJ-10Q LFZB(J)8-10A2 LFZB(J)8-10B2 LDJ-10(Q)/210-L 、Y
八、支柱式电流互感器厂家-浙江中拓高压电器简介
浙江中拓高压电器有限公司是一家主要从事研发、生产销售110kV及以下户内外高低压互感器，铁芯、绝缘件的专业厂家。公司的10-35kV户内外互感器，销遍全国各地，远销海外多个国家和地区，深受广大用户信赖和好评，10kV真空断路器用互感器已成为国内柱上开关生产企业最优选择合作单位。2007年自主研发的主推产品LZW32-10(12)型户外保护用电流互感器，是目前国内同类型配套互感器主要生产商。联系电话：13868715829，商务QQ：40378900，欢迎来电咨询定制。
