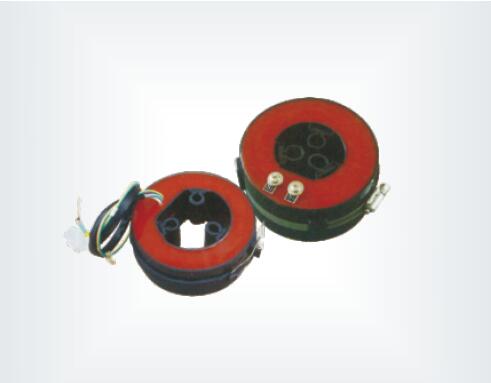

LMZK-10PU开启式电流互感器 卡式电流互感器 开口电流互感器
LMZK-10PU开启式电流互感器的铁芯由磁导率较高的半圆环形硅钢片组成，具有较高的测量精度和较低的仪表保护系数。用于电力系统配电线路、变压器以及用电设备的电流测量、信号采集和保护。用于微机保护(RTU、FTU)时，微机保护系统电流回路的输入阻抗小于50毫欧。开口式电流互感器主要应用于配电系统改造项目，安装方便，无须拆一次母线，亦可带电操作，不影响客户正常用电，为用户改造项目节省人力、物力、财力，提高效率。该系列电流互感器可与继电器保护、测量以及计量装置配套使用。LMZK-10PU系列卡式电流互感器（开启式电流互感器）适用于10kV交流电力系统的电气设备的电流测量、信号采样和微机保护。该电流互感器具有体积小、重量轻、可开启、便于安装等特点，广泛用于紧凑型全绝缘环网开关柜中，并且非常适合与RTU,FTU等远程终端设备组成采样单元为整个系统提供数据支持。安装时直接卡在连接好的进出线电缆上，简便快捷。已在紧凑型全绝缘环网开关柜中广泛应用，亦用于组合式变电站和电缆分接箱中。LMZK型电流互感器选用了磁导率较高的优质进口硅钢片作为导磁材料，具有铁芯可分割、磁路损耗小的特点，其半圆环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料合金壳体内，防潮湿，性能稳定，无需维护。安装时将两个半圆环卡在分相电缆上，用抱箍抱紧，与电缆于一体，和谐美观，35mm2-400mm2的10kV电缆均能适用，其抱箍采用优质不锈钢材料，坚固可靠,无涡流。依据电流变化，准确级和额定负载的不同该系列电流互感器分为以下几种类型，具体参数详见各型号对应的参数表。该系列电流互感器根据用户需求，二次绕组可分出抽头，即为多电流比互感器。
二、LMZK-10PU开启式电流互感器变比参数
四、LMZK-10PU开启式电流互感器注意事项：
1. 开口电流互感器安装前必须将其二次与电表（或其他测量装置）接好，确保互感器二次没有开路；
2. 将所有接好二次线的开口电流互感器放置现场，等待安装；
3. 若现场一次母线为电缆，可进行带电安装；若一次母线为铜排，则带电操作对操作者要求熟练程度比较高，且要求做好绝缘防护措施；
4. 安装互感器时，铁芯切面处不得有杂质、灰尘等异物落入，以免影响互感器性能。
五、LMZK-10PU开启式电流互感器技术参数
额定频率：50Hz or 60Hz；，
额定二次电流：5A or 1A；
工频耐压3kV , 1min；
额定扩大电流：120%In；
执行标准： GB1208-2006《电流互感器》；WNCB001-2008(企业标准)。
P2表示一次极性端，S1、S2表示二次极性端；P2和S2为同名端（减极性）。
六、LMZK-10PU开启式电流互感器使用条件
环境温度：－350C-+550C
日平均温度：≤400C。
海拔高度：≤3000m
大气条件：大气中无严重污秽

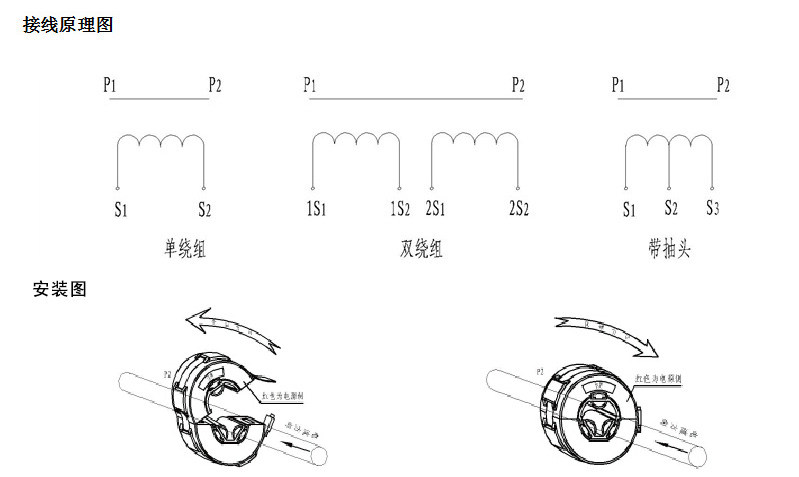

七、开启式电流互感器原理图和安装图
八、开启式电流互感器选型推荐
LMZK-10PU LZCT-10C LMZC-10PU LMZK5-10 LMZK1-10
LMZK2-10 LMZK3-10 LMZK4-10 LMZK5-10 LMZK6-10 LMZK10-10
