LDZC-10PU 保护、电源型电流互感器 环网柜专用互感器 充气柜用互感器

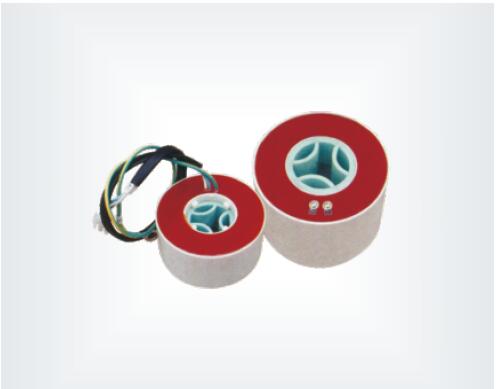

一、LDZC-10PU 保护、电源型电流互感器简介

LDZC-10PU保护、电源型电流互感器，通过保护及电源绕组直接从线路中获得保护及电能量信号，电源绕组保证线路一次负载电流在CT额定一次电流的10%时能够提供微机综合保护装置足够的启动及工作电能。LDZC高精度电流互感器采用了磁导率很高、饱和磁感应强度较低的复合合金铁芯作为导磁材料，具有较高的测量精度和较低的仪表保安系数。适用于电力系统配电线路、变压器以及用电设备的准确的电能计量、电流测量和保护。用于微机保护(RTU、FTU)时，微机保护系统电流回路的输入阻抗小于50毫欧。 结构形式 :铁芯和二次绕组采用优质环氧树脂浇注在阻燃的PVC环形外壳内，性能稳定，准确等级高，体积小，重量轻，无需维护。特别适合安装在环网开关柜内的进出线电缆上，电流互感器内侧的弹性橡胶圈均匀抵住电缆，与电缆于一体，和谐美观。互感器分单变比和双变比两种结构形式，35mm2-400mm2的10kV电缆均能适用。

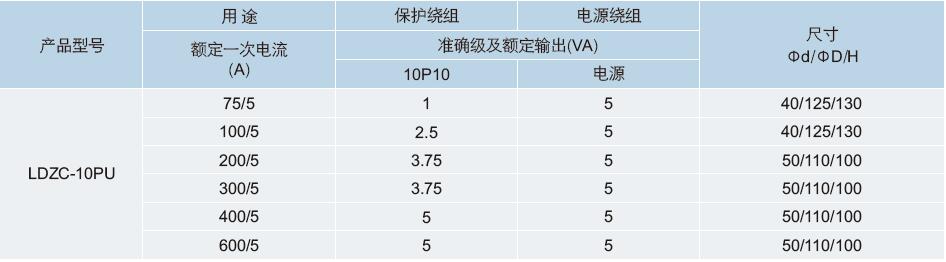

二、LDZC-10PU 保护、电源型电流互感器变比参数

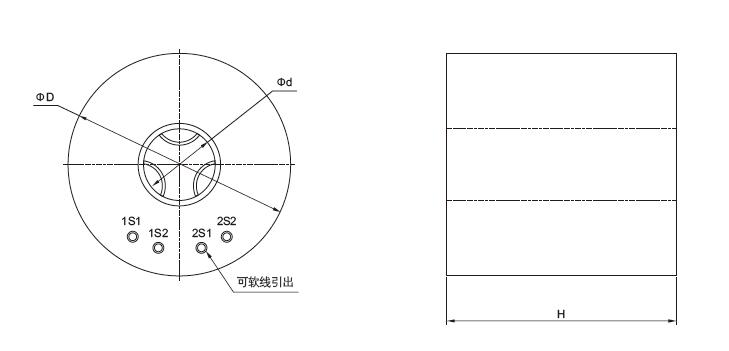

三、LDZC-10PU 保护、电源型电流互感器尺寸

四、LDZC-10PU 保护、电源型电流互感器技术参数

额定频率：50Hz或60Hz

负荷的功率因数：cosФ =0.8(1ag);

额定二次电流：5A或1A

仪表保安系数：FS≤10

符合标准:IEC185:1987,GBI208-2006,

DL/T：725-2000

允许在1.2倍额定电流下长期运行；

P2表示一次级性瑞，S1、S2 表示二次级性瑞；

P2和S2在同一瞬间具有同一级性（减级性）

五、LDZC-10PU 高精度电源型电流互感器使用条件

坏境温度：-35℃ ~+55℃

海拨高度：≤3500m

大气条件：大气中无严重污秽

六、LDZC-10PU 保护、电源型电流互感器厂家-浙江中拓高压电器有限公司

浙江中拓高压电器有限公司是一家主要从事研发、生产销售110kV及以下户内外高低压互感器，铁芯、绝缘件的专业厂家。公司的10-35kV户内外互感器，销遍全国各地，远销海外多个国家和地区，深受广大用户信赖和好评，10kV真空断路器用互感器已成为国内柱上开关生产企业最优选择合作单位。2007年自主研发的主推产品LZW32-10(12)型户外保护用电流互感器，是目前国内同类型配套互感器主要生产商。

联系电话：13868715829，商务QQ：40378900，欢迎来电咨询定制。
