CGIS系列充气柜用电流互感器 成套柜/电缆分支箱用互感器

一、CGIS-10C充气柜用电流互感器简介

铁芯和二次绕组采用优质环氧树脂浇注在阻燃的ABS外壳内。性能稳定,准确等级高,体积小,重量轻,无需维护,特别适合安装在气体绝缘开关柜内的进出线电缆上。

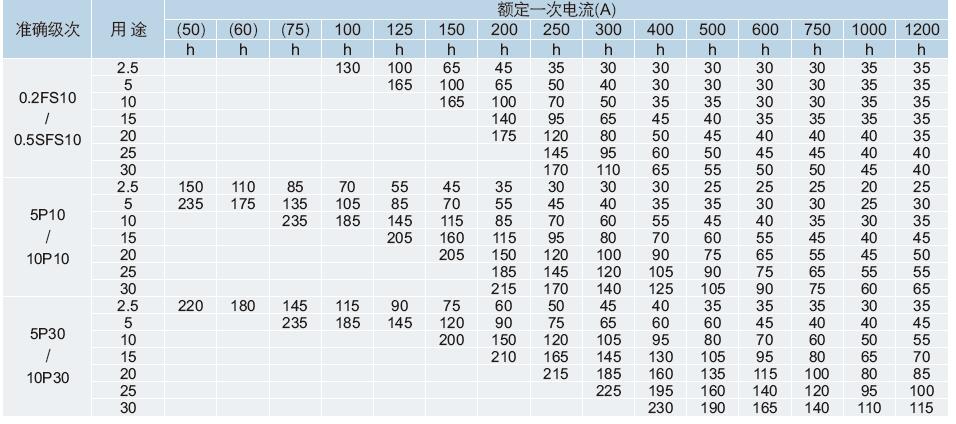

二、CGIS-10C充气柜用电流互感器变比参数

备注:1、二次电流为5A1A,“()”表示该参数仅能满足10P级要求;二次引线(5A时为4mm 1A时为2.5mm )长度为3m,也可根据用户要求

定制。

2、表中“h”为线圈高度,单个线圈以及多个线圈叠加以后的总高度不得超出产品最大高度,产品高度为:65mm,110mm,170mm,200mm,250mm

3、二次引线数量≤8为一个出线口,9~16为二个出线口,如有其它参数要求,请向我们咨询。

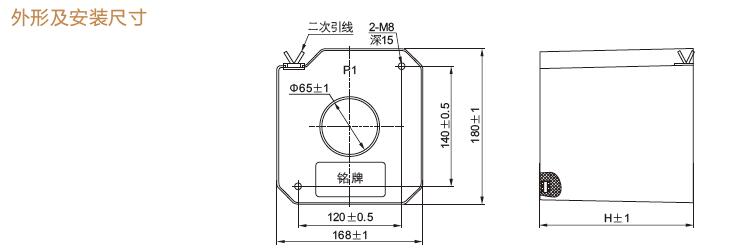

三、CGIS-10C充气柜用电流互感器尺寸

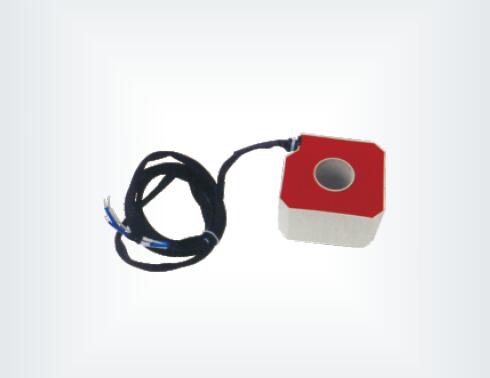

CGIS-10PU充气柜用电流互感器

四、CGIS-10PU电流互感器简介

铁芯和二次绕组采用优质环氧树脂浇注在阻燃的ABS外壳内。性能稳定,准确等级高,体积小,重量轻,无需维护,特别适合安装在气体绝缘开关柜内的进出线电缆上。

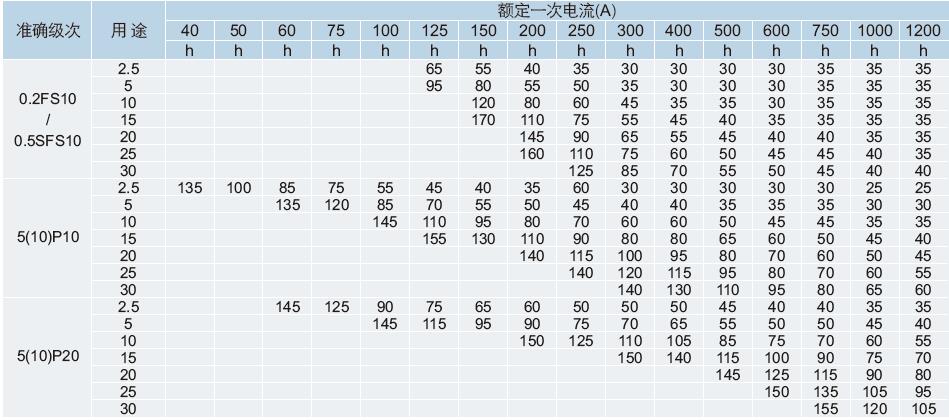

五、LGTS-10PU电流互感器变比参数

备注:1、二次电流为5A1A,“()”表示该参数仅能满足10P级要求;二次引线(5A时为4mm 1A时为2.5mm )长度为3m,也可根据用户要求

定制。

2、表中“h”为线圈高度,单个线圈以及多个线圈叠加以后的总高度不得超出产品最大高度,产品高度为:65mm,110mm,170mm,200mm,250mm

3、二次引线数量≤8为一个出线口,9~16为二个出线口,如有其它参数要求,请向我们咨询。

六、LGTS-10PU电流互感器尺寸

七、开启式电流互感器选型推荐

LMZK-10PU  LZCT-10C  LMZC-10PU LMZK5-10 LMZK1-10

LMZK2-10 LMZK3-10 LMZK4-10 LMZK5-10 LMZK6-10 LMZK10-10

八、充气柜用电流互感器生产厂家-浙江中拓高压电器有限公司

浙江中拓高压电器有限公司是一家主要从事研发、生产销售110kV及以下户内外高低压互感器,铁芯、绝缘件的专业厂家。公司的10-35kV户内外互感器,销遍全国各地,远销海外多个国家和地区,深受广大用户信赖和好评,10kV真空断路器用互感器已成为国内柱上开关生产企业最优选择合作单位。2007年自主研发的主推产品LZW32-10(12)型户外保护用电流互感器,是目前国内同类型配套互感器主要生产商。
