LXBK1-Φ80、LXBK1-Φ100、LXBK1-Φ120零序电流互感器 开口互感器

发布时间:2020-03-19 浏览量:3686 来源:本站 返回列表

LXBK1-Φ80LXBK1-Φ100LXBK1-Φ120零序电流互感器 开口互感器

一、LXBK1-Φ80LXBK1-Φ100LXBK1-Φ120零序电流互感器原理

LXBK1-80,LXBK1-100,LXBK1-120零序电流互感器为户内装置,是专门为35KV户内电缆头出线而设计的开合式电流互感器,作为额定频率50HZ60HZ,额定电压6-35KV的电力系统中作继电保护用。本型电流互感器为开合式。二次绕组及铁芯均浇注在聚脂树脂内。安装时可将互感器分为两半,中间窗孔供一次母线穿过,然后用螺栓拧紧。


二、LXBK1-Φ80LXBK1-Φ100LXBK1-Φ120零序电流互感器变比参数

1. LXBK1-80,LXBK1-100,LXBK1-120型互感器的一次主绝缘由电缆保证,产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3 kV工频耐压。
2.
额定二次电流:1A

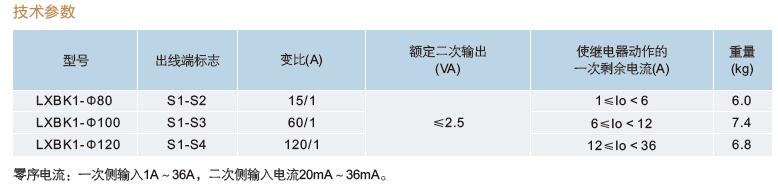

3. 额定一次电流、准确级及额定输出见表。

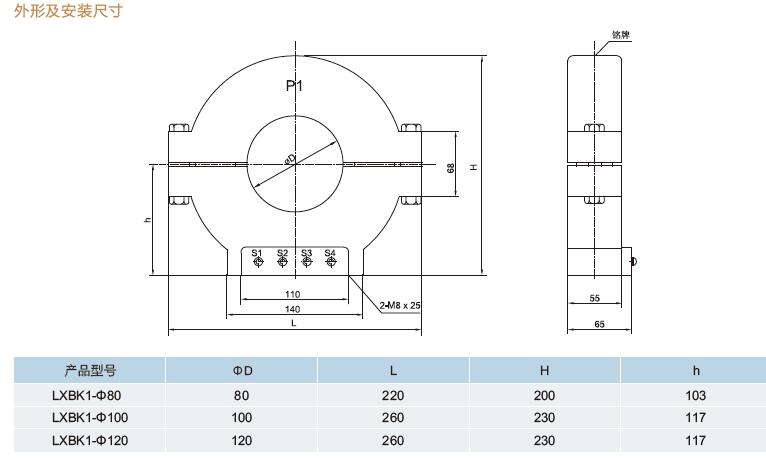

LXBK1-Φ80LXBK1-Φ100LXBK1-Φ120零序电流互感器接线图


四、LXBK1-Φ80LXBK1-Φ100LXBK1-Φ120零序电流互感器零序电流互感器使用注意事项

电流互感器使用注意事项电流互感器运行时,副边不允许开路。因为一旦开路,原边电流均成为励磁电流,使磁通和副边电压大大超过正常值而危及人身和设备安全。因此,电流互感器副边回路中不许接熔断器,也不允许在运行时未经旁路就拆下电流表、继电器等设备。

电流互感器运行时,副边不允许开路。原因如下:

⒈电流互感器一次被测电流磁势I1N1在铁芯产生磁通Φ1

⒉电流互感器二次测量仪表电流磁势I2N2在铁芯产生磁通Φ2

⒊电流互感器铁芯合磁通:Φ = Φ1 + Φ2

⒋因为Φ1.Φ2方向相反,大小相等,互相抵消,所以 Φ = 0

⒌若二次开路,即 I2 = 0 ,则:Φ = Φ1,电流互感器铁芯磁通很强,饱和,铁心发热,烧坏绝缘,产生漏电

⒍若二次开路,即 I2 = 0 ,则:Φ = Φ1,Φ在电流互感器二次线圈N2中产生很高的感生电势e,在电流互感器二次线圈两端形成高压,危及操作人员生命安全

⒎电流互感器二次线圈一端接地,就是为了防止高压危险而采取的保护措施。

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。电流互感器是把一次大电流转换成二次小电流来使用 ,二次不可开路

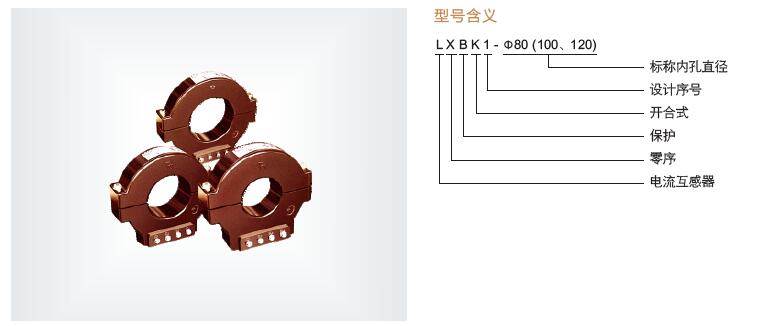

五、零序电流互感器的型号

一、电流互感器型号

第一字母:L—电流互感器

第二字母:A—穿墙式;Z—支柱式;M—母线式;D—单匝贯穿式;V—结构倒置式;J—零序接地检测用;W—抗污秽;R—绕组裸露式

第三字母:Z—环氧树脂浇注式;C—瓷绝缘;Q—气体绝缘介质;W—与微机保护专用

第四字母:B—带保护级;C—差动保护;D—D级;Q—加强型;J—加强型ZG

第五数字:电压等级 产品序号

二、 主要技术要求

2.1 额定容量:额定二次电流通过二次额定负荷时所消耗的视在功率。额定容量可以用视在功率V.A表示,也可以用二次额定负荷阻抗Ω表示。

2.2 一次额定电流:允许通过电流互感器一次绕组的用电负荷电流。用于电力系统的电流互感器一次额定电流为5~25000A,用于试验设备的精密电流互感器为 0.1~50000A。电流互感器可在一次额定电流下长期运行,负荷电流超过额定电流值时叫做过负荷,电流互感器长期过负荷运行,会烧坏绕组或减少使用寿命。

2.3 二次额定电流:允许通过电流互感器二次绕组的一次感应电流。

2.4 额定电流比(变比):一次额定电流与二次额定电流之比。

2.5 额定电压:一次绕组长期对地能够承受的最大电压(有效值以kV为单位),应不低于所接线路的额定相电压。电流互感器的额定电压分为0.5,3,6,10,35,110,220,330,500kV等几种电压等级。

2.6 10%倍数:在指定的二次负荷和任意功率因数下,电流互感器的电流误差为-10%时,一次电流对其额定值的倍数。10%倍数是与继电保护有关的技术指标。

2.7 准确度等级:表示互感器本身误差(比差和角差)的等级。电流互感器的准确度等级分为0.001~1多种级别,与原来相比准确度提高很大。用于发电厂、变电站、用电单位配电控制盘上的电气仪表一般采用0.5级或0.2级;用于设备、线路的继电保护一般不低于1级;用于电能计量时,视被测负荷容量或用电量多少依据规程要求来选择(见第一讲)。

2.8 比差:互感器的误差包括比差和角差两部分。比值误差简称比差,一般用符号f表示,它等于实际的二次电流与折算到二次侧的一次电流的差值,与折算到二次侧的一次电流的比值,以百分数表示。

2.9 角差:相角误差简称角差,一般用符号δ表示,它是旋转180°后的二次电流向量与一次电流向量之间的相位差。规定二次电流向量超前于一次电流向量δ为正值,反之为负值,用分(’)为计算单位。

2.10 热稳定及动稳定倍数:电力系统故障时,电流互感器受到由于短路电流引起的巨大电流的热效应和电动力作用,电流互感器应该有能够承受而不致受到破坏的能力,这种承受的能力用热稳定和动稳定倍数表示。热稳定倍数是指热稳定电流1s内不致使电流互感器的发热超过允许限度的电流与电流互感器的额定电流之比。动稳定倍数是电流互感器所能承受的最大电流瞬时值与其额定电流

六、浙江中拓零序电流互感器选型推荐:

LJ-1  20/1A     LJ-2  25/1A     LJ-4  30/1A     LJ-7  35/1A

LXK-Φ80LXK-Φ120LXK-Φ140LXK-Φ160LXK-Φ200LXK-Φ240

LXBK1-Φ80  15/1A、LXBK1-Φ100  60/1ALXBK1-Φ120  120/1A
