JLSZV2-6W、JLSZV2-10W户外干式组合互感器

一、    JLSZV2-6W、JLSZV2-10W户外干式组合互感器

JLSZV2-6WJLSZV2-10W组合互感器是由两台单相全绝缘电压互感器组成三相“V”型接线,AC相分别串接两台电流互感器,供10KV及以下电力线路作电流、电能计量用。电流互感器可做成高精度多变比结构,为以后系统增容带来方便。产品用户外环氧树脂浇注,外形用防雨伞裙,表面爬电距离大,具有耐电弧、防雨、防尘、耐腐蚀、耐紫外线等特点,是电网改造的理想换代产品。

二、JLSZV2-6W、JLSZV2-10W户外干式组合互感器概述

组合互感器实际上就是电压互感器和电流互感器的组合,用于计量电业局收费用。表为电业局免费挂,可以是一个电压互感器和一个电流互感器的组合,用于测量单相功率;可以是两个电压互感器和两个电流互感器的组合,用于在三相三线制中按两瓦计法测量三相功率;也可以是三个电压互感器和三个电流互感器的组合,用于三相电测量。接变压器时,组合时互感器电压端子与变压器输出并联,变压器电流线穿过组合式互感器。组合式互感器在高压电网中一般其电能计量作用。组合式互感器与电压互感器及电流互感器一样,二次输出可以接负载,但是,负载一般不宜超过互感器标称的额定负荷。

JLSZW-6W、JLSZW-10W组合互感器(又称计量箱)由电压、电流互感器组合而成。产品供交流50HZ,额定电压10KV以下三相线路中,供电压、电流和电能测量及继电器保护用,适用于城网,农网户外变电站,也可用于工业企业各种变压器配电所等。组合互感器配上有功、无功电度表称为高压电力计量箱。本产品可取代油浸式组合互感器(计量箱)。

三、JLSZV2-6W、JLSZV2-10W户外干式组合互感器结构简介

电压互感器由户内环氧树脂浇注结构,铁芯为外铁式,用优质冷轧取向硅钢片叠装而成,在中心柱上装置一次及二次成形。

电流互感器也由户内环氧树脂浇注结构,铁芯为内铁式,用优质冷轧取向硅钢片叠装而成。二个电压、二个电流单元件通过组合装在一个封闭的铁箱内,形成一体。

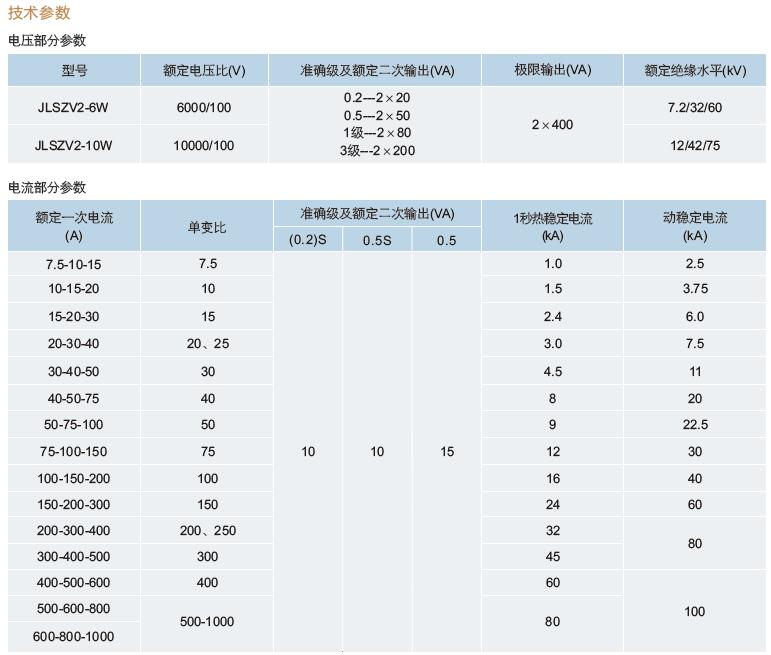

四、JLSZV2-6W、JLSZV2-10W户外干式组合互感器技术参数

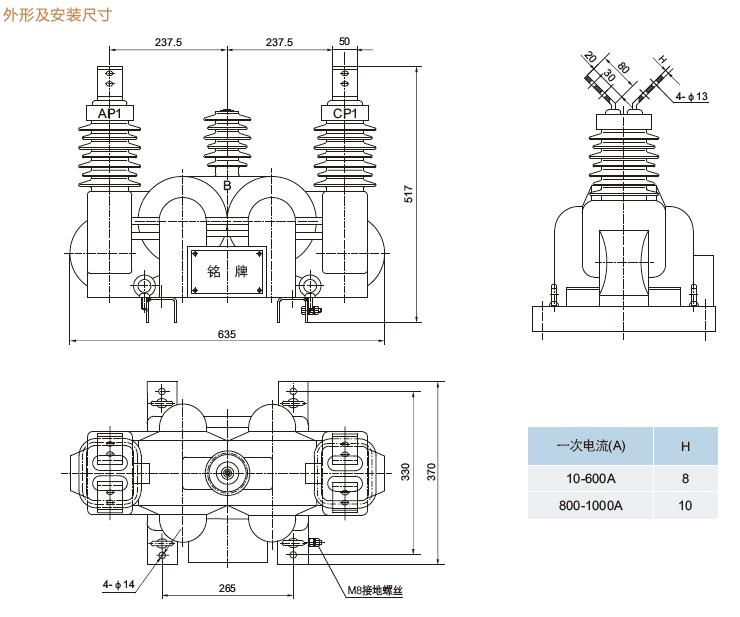

五、JLSZV2-6W、JLSZV2-10W户外干式组合互感器尺寸

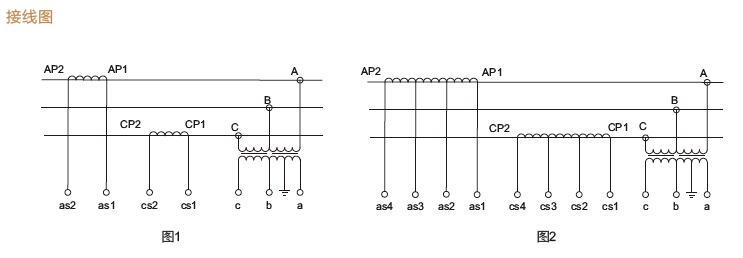

六、JLSZV2-6W、JLSZV2-10W户外干式组合互感器接线图

七、JLSZV2-6W、JLSZV2-10W户外干式组合互感器型号推荐:

JLSZW-6组合互感器

JLSZW-10组合互感器

JLS-6组合互感器

JLS-10组合互感器

JLSZV2-6W组合互感器

JLSZV2-10W组合互感器

JLSZW-6W户外干式组合互感器

JLSZW-10W户外干式组合互感器

JLSZY-6W户外干式组合互感器

JLSZY-10W户外干式组合互感器

八、浙江中拓高压互感器生产厂家

浙江中拓高压电器有限公司是一家主要从事研发、生产销售110kV及以下户内外高低压互感器,铁芯、绝缘件的专业厂家。公司的10-35kV户内外互感器,销遍全国各地,远销海外多个国家和地区,深受广大用户信赖和好评,10kV真空断路器用互感器已成为国内柱上开关生产企业最优选择合作单位。2007年自主研发的主推产品LZW32-10(12)型户外保护用电流互感器,是目前国内同类型配套互感器主要生产商。
