JLSZW-6W、JLSZW-10W户外干式组合互感器

发布时间:2021-02-28 浏览量:3797 来源:本站 返回列表

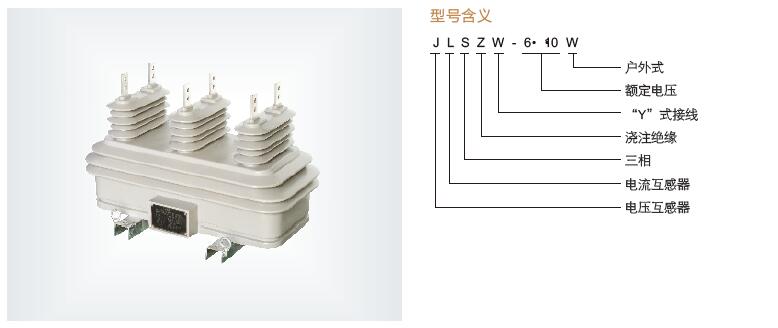

JLSZW-6W、JLSZW-10W户外干式组合互感器

一、JLSZW-6W、JLSZW-10W干式组合互感器简介

JLSZW-6W、JLSZW-10W组合互感器(浇注 分体式 二元件)本型计量箱由电压、电流互感器组合而成。产品供交流50Hz,额定电压10kV以下三相线路中,供电压、电流和电能测量及继电器保护用,适用于城网,农网户外变电站,也可用于工业企业各种变压器配电所等。组合互感器配上有功、无功电度表称为高压电力计量箱。本产品可取代油浸式组合互感器(计量箱)。电压互感器由户内环氧树脂浇注结构,铁芯为外露式,用优质冷轧取向硅钢片叠装而成,在中心柱上装置一次及二次线圈。 电流互感器也由户内环氧树脂浇注结构,铁芯为封闭式,用优质冷轧取向硅钢片卷制而成。 二个电压互感器(PT)、二个电流互感器(CT)通过组合装在一个封闭的铁箱内,形成一体。高压电力计量箱,不配电度表称组合互感器,是有二只单相电压和电流互感器或三只单相电压和电流互感器组成,用环氧树脂作主绝缘,外侧电度表箱配装由一只有功电度表和一只无功电度表,是直接测量高压线路中有功无功电能的计量设备。适用于户外(也适用于户内)额定频率5060HZ的三相交流:35KV10KV6KV3KV系统网络上。具有精度高、重量轻、安装方便和防窃电等优点,深受广大供电部门欢迎。产品性能符合 GB17201-1997《组合互感器》的规定。型号有JLSZ-351063JLSZ1-351063,本产品适用与10KV以及以下电路中。

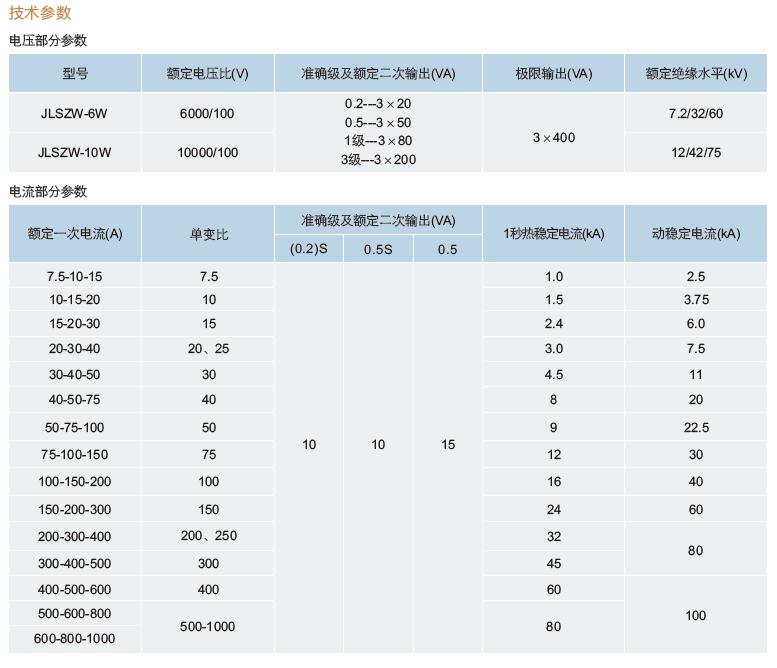

二、JLSZW-6W、JLSZW-10W户外干式组合互感器技术参数

1、额定电压:10kV6kV
2
、准确等级:0.50.2 0.5S0.2S级;

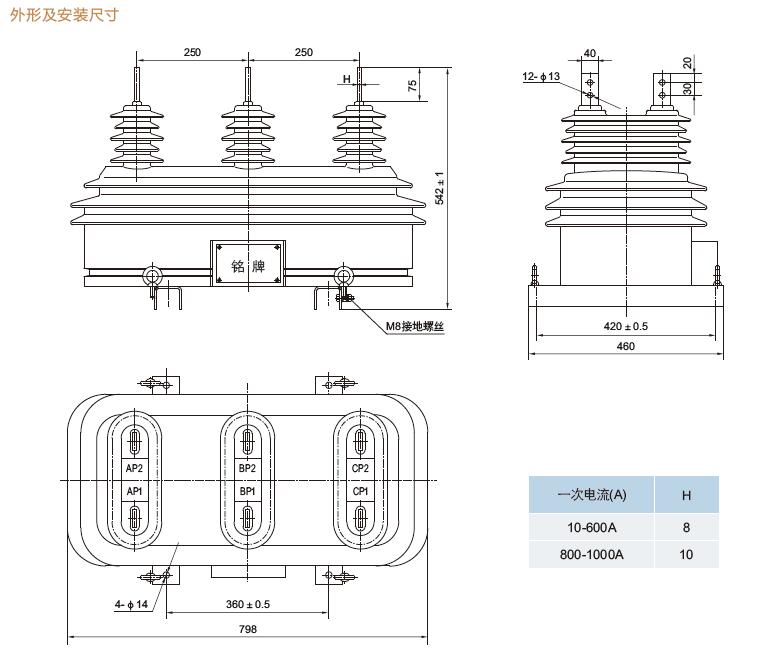

三、JLSZW-6W、JLSZW-10W户外干式组合互感器尺寸

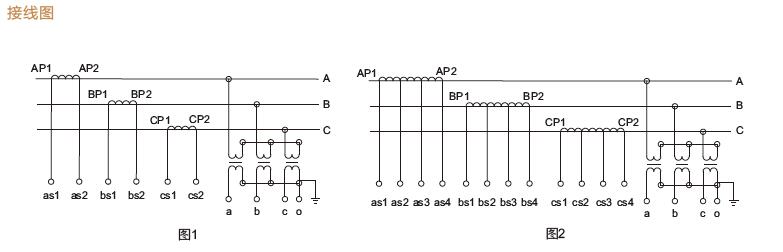

四、JLSZW-6W、JLSZW-10W户外干式组合互感器接线图


五、JLSZW-6W、JLSZW-10W户外干式组合互感器概述

组合互感器实际上就是电压互感器和电流互感器的组合,用于计量电业局收费用。表为电业局免费挂,可以是一个电压互感器和一个电流互感器的组合,用于测量单相功率;可以是两个电压互感器和两个电流互感器的组合,用于在三相三线制中按两瓦计法测量三相功率;也可以是三个电压互感器和三个电流互感器的组合,用于三相电测量。接变压器时,组合时互感器电压端子与变压器输出并联,变压器电流线穿过组合式互感器。组合式互感器在高压电网中一般其电能计量作用。组合式互感器与电压互感器及电流互感器一样,二次输出可以接负载,但是,负载一般不宜超过互感器标称的额定负荷。

JLSZW-6W、JLSZW-10W组合互感器(又称计量箱)由电压、电流互感器组合而成。产品供交流50HZ,额定电压10KV以下三相线路中,供电压、电流和电能测量及继电器保护用,适用于城网,农网户外变电站,也可用于工业企业各种变压器配电所等。组合互感器配上有功、无功电度表称为高压电力计量箱。本产品可取代油浸式组合互感器(计量箱)。

六、JLSZW-6W、JLSZW-10W户外干式组合互感器结构简介

电压互感器由户内环氧树脂浇注结构,铁芯为外铁式,用优质冷轧取向硅钢片叠装而成,在中心柱上装置一次及二次成形。

电流互感器也由户内环氧树脂浇注结构,铁芯为内铁式,用优质冷轧取向硅钢片叠装而成。二个电压、二个电流单元件通过组合装在一个封闭的铁箱内,形成一体。

七、JLSZW-6W、JLSZW-10W户外干式组合互感器相关产品浙江中拓高压户外组合互感器产品推荐:

JLSZW-6组合互感器

JLSZW-10组合互感器

JLS-6组合互感器

JLS-10组合互感器

JLSZV2-6W组合互感器

JLSZV2-10W组合互感器

JLSZW-6W户外干式组合互感器

JLSZW-10W户外干式组合互感器

JLSZY-6W户外干式组合互感器

JLSZY-10W户外干式组合互感器
