JLSZY-6W、JLSZY-10W户外干式组合互感器 电力计量箱

一、JLSZY-6W、JLSZY-10W户外干式组合互感器简介

JLSZY-6W、JLSZY-6W组合互感器是由两台单相全绝缘电压互感器组成三相“V”型接线,AC相分别串接两台电流互感器,供10KV及以下电力线路作电流、电能计量用。电流互感器可做成高精度多变比结构,为以后系统增容带来方便。产品用户外环氧树脂浇注,外形用防雨伞裙,表面爬电距离大,具有耐电弧、防雨、防尘、耐腐蚀、耐紫外线等特点,是电网改造的理想换代产品。

二、JLSZY-6W、JLSZY-10W户外干式组合互感器使用条件

1.该产品适用于频率为50Hz35kV三相交流电力系统中;
2.
环境温度:-40℃~+40;
3.
空气相对湿度:月平均值≤90?;
4.
海拔高度:不超过2000m;
5.
周围空气不应受腐蚀性气体或可燃性气体的污染。

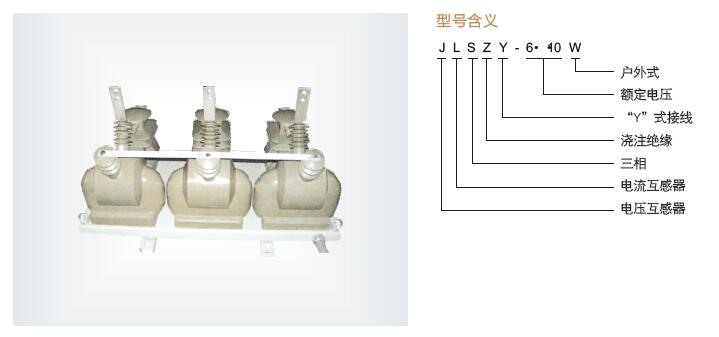

三、JLSZY-6W、JLSZY-10W户外干式组合互感器结构简介
JLSZY-6W、JLSZY-10W组合互感器为外环氧树脂(瑞士CIBA CW5837)浇注全封闭、支柱式结构。由于采用户外环氧树脂浇注,产品具有耐电弧、耐紫外线、耐老化、寿命长等特点。本产品由两台单相全绝缘电压互感器组成"V"形接线,两台电流互感器分别串接在AC相上,并且电流互感器二次绕组带有抽头可得到不同的电流变比。二次出线端有接线保护罩,其下方有出线孔,接线方便安全可靠并能实现防窃电措施。底座槽钢上有4个安装孔供安装用。
接线原理图

四、JLSZY-6W、JLSZY-10W户外干式组合互感器技术参数
1.额定绝缘水平:12/42/75KV
2.
表面爬电距:满足III级污秽等级
3.
本型组合互感器系由单相电压互感器及单相电流互感器合成三相,电压互感器用V/V-12接线
4.
本型组合互感器满足GB1208-1997《电流互感器》,GB1207-1997《电压互感器》,GB17201-1997《组合互感器》之要求
5.
电压互感器额定变比:1000/100,三相额定二次输出:0.220X3(VA),0.550X3(VA),极限输出400X3(VA)
6.
负载功率因数COSΦ=0.8(滞后),电流互感器仪表保安系数FS小于等于10
7.
环境温度:负30度到正40
8.
海拔高度:小于等于1000
9.
配用熔断器型号为XPNP-120.5A(特殊要求请在订货时提出)

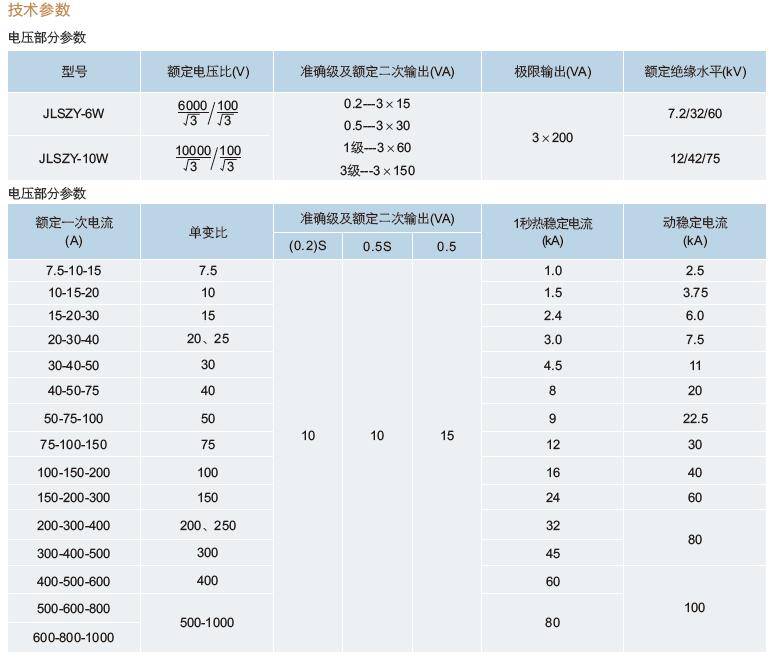

五、JLSZY-6W、JLSZY-10W户外干式组合互感器变比参数

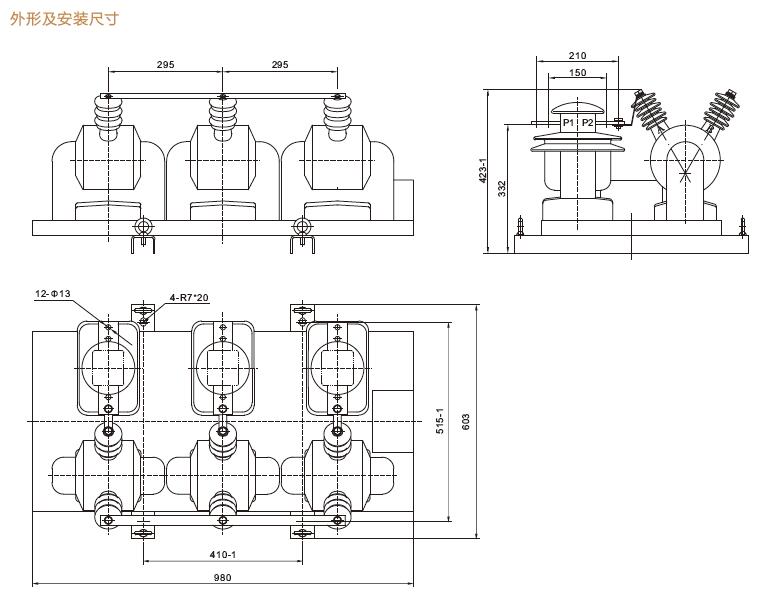

六、JLSZY-6W、JLSZY-10W户外干式组合互感器尺寸

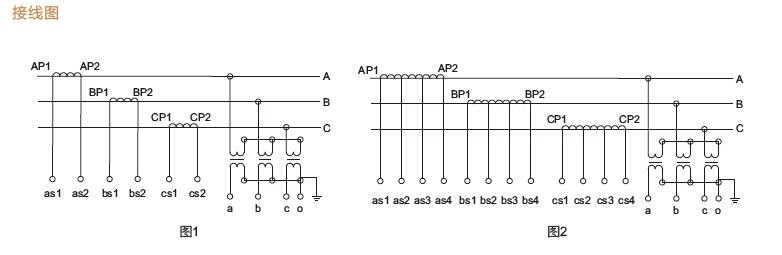

七、JLSZY-6W、JLSZY-10W户外干式组合互感器接线图
