YTJL-10WJ-ZT电子式组合传感器电流电压和取电一体化传感器

发布时间:2021-02-28 浏览量:7054 来源:本站 返回列表

YTJL-10WJ-ZT电子式组合传感器电流电压和取电一体化传感器

1、    概述

YTJL-10WJ-ZT电子式组合传感器系列集相序、零序电压;相序、零序电流和取电一体化传感器(以下简称为极柱),是一种符合国网一二次融合设备技术规范,并且按照T/CES 018-2018《配电网10kV及20kV交流传感器技术条件》团体标准要求设计、制造的交流传感器,满足团标12kV智能配电柱上开关试验技术规范以及通用技术条件。电压、电流和取电传感器内置于极柱之中,可以直接与箱体配套组装成智能型真空断路器,安装简便,具有功耗低,准确度高,测量、供电、保护三合一的特点。

YTJL-10WJ-ZT电子式组合传感器可同时输出相序电压、电流以及零序采样信号,并具有供电功能,用户可根据需求选择多种信号组合输出。

2、    特点

2.1、电压部分

1)采用阻容结构,长期稳定性好,具有电网长期运行经验。

2)传感器为高压电阻与高压电容的组合,具有工作电流大、抗干扰能力强的优点。

3)输出内阻小,可适应各种电缆,克服电缆造成的误差,电缆互换误差小于0.1%。

4)具有受环境温度影响精度变化小的特点        ,在-40℃~70全温度范围内误差变化量小于0.2%,完全满足标准规定的0.5级传感器的温度变差指标要求。

5)本极柱单只可以同时输出2路电压信号,相序和零序。

2.2、供电部分

1)供电方式采用电容分压获得;

2)回路之中设有保护调理二次电路板;

3)供电输出电压和功率根据用户需求设计。

2.3、电流传感器部分

采用极高稳定性的功率电阻与低功耗铁芯绕组配合,输出稳定性好、精度高,满足全工况运行条件,可以同时输出相序和零序电流信号。

3、 安装使用说明

请按照本极柱尺寸要求配装灭弧室、软连接以及导杆等附件,箱体安装孔参照极柱底部输出端子布置图。

图一极柱外形图

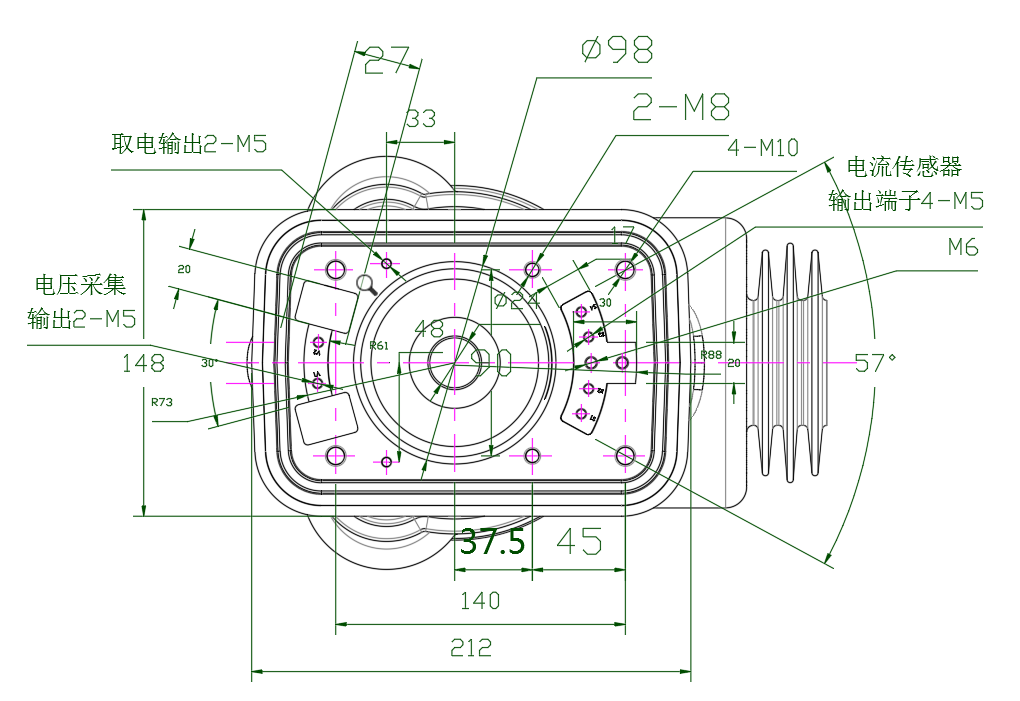

图二极柱底部输出端子布置图

4、整机外形

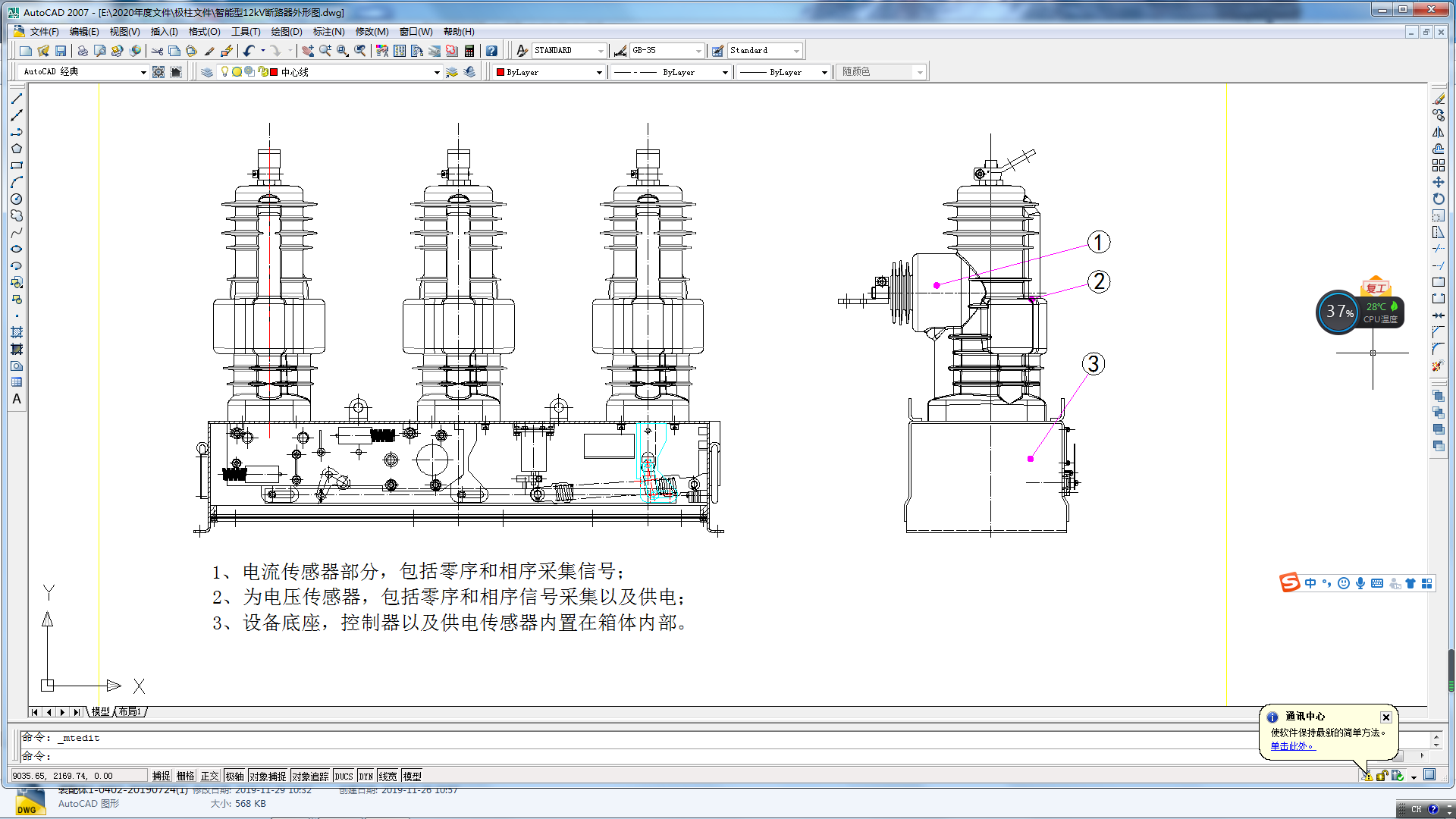

图三 一体化断路器整机

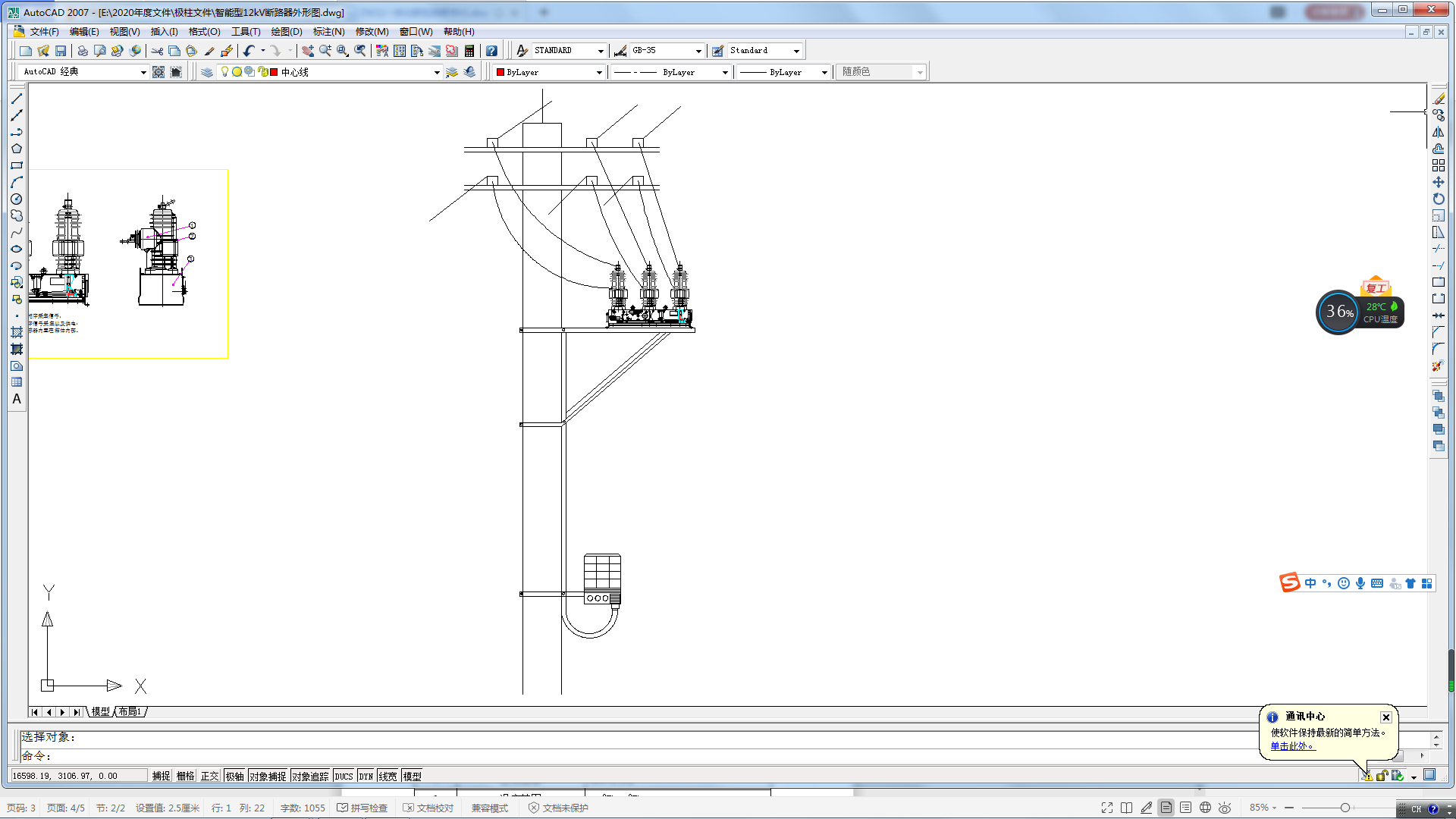

图四 安装示意图

5、主要性能指标

5.1、技术参数

序号

参数

数值

1

额定电压变比

相电压:三相10kV/3 /3.25V/3 零序电压:三相10kV/3 /6.5V/3

供电电压:三相10kV/3 /3300PF

2

额定电流变比

相电流600A/1V,零序电流20A/0.2V

3

电压准确度等级

0.5级;3P

3

电流准确度等级

0.5S5P10);10P10

4

环境温度影响变差

0.2%-40~70温度范围内)

5

绝缘电阻

1000 MΩ

6

额定负荷

信号采集:1MΩ

7

工作频率

50±2.5Hz

8

温度范围

-40~70

9

工频耐压

42kV1min

10

冲击电压

75kV





















6、安装使用说明及注意事项

1、安装时确保接地线与外壳可靠接触。

2、传感器二次输出信号引线宜紧贴箱体布线,多余引线必须剪短做到尽可能短。

3、传感器二次电压输出对地禁止打工频耐压。

4、二次接线说明:

相别

额定变比

出线标识

备注

电流相序

600A/1V

Ia+Ia-Ib+Ib-,Ic+Ic-

电流零序

20A/0.2V

I0+ I0-

标识I0+ I0-为联结过渡线

电压相序

10kV/3/3.25V/3

Ua+Ua- Ub+Ub- Uc+Uc-

电压零序

10kV/3/6.5V/3

U0+ U0-

标识U0为联结过渡线

由于零序电流和零序电压需要三相合成,就需要有中间过渡线的联结,每相的

I0+、I0-均对应插接;每相的U0均对应插接。出厂之前,产品已经对接好,安装时请做好标记。

5、  图示如下:
