YTJL-10WF系列相序、零序电压;相序、零序电流电压一体式电子传感器

发布时间:2021-03-01 浏览量:5726 来源:本站 返回列表


1、    概述

YTJL-10WF系列相序、零序电压;相序、零序电流电压一体式电子传感器是一种符合国网一二次融合设备技术规范的,并且按照T/CES 018-2018《配电网10kV及20kV交流传感器技术条件》团体标准要求设计、制造的交流传感器。电压电流和取电传感器内置于产品之中,可以直接与断路器组装成智能型真空断路器,安装简便,具有功耗低,准确度高,测量稳定的特点。

2、    特点

2.1、电压部分

1)主电容采用等效电容采集电压,长期稳定性好,具有电网长期运行经验。

2)输出内阻小,可适应各种电缆,克服电缆造成的误差,电缆互换误差小于0.1%。

3)具有受环境温度影响精度变化小的特点        ,在-40℃~70℃全温度范围内误差变化量小于0.5%,完全满足标准规定的3级传感器的温度变差指标要求。

2.2、电流传感器部分

采用极高稳定性的功率电阻与低功耗铁芯绕组配合,输出稳定性好、精度高,满足全工况运行条件

3、外形尺寸


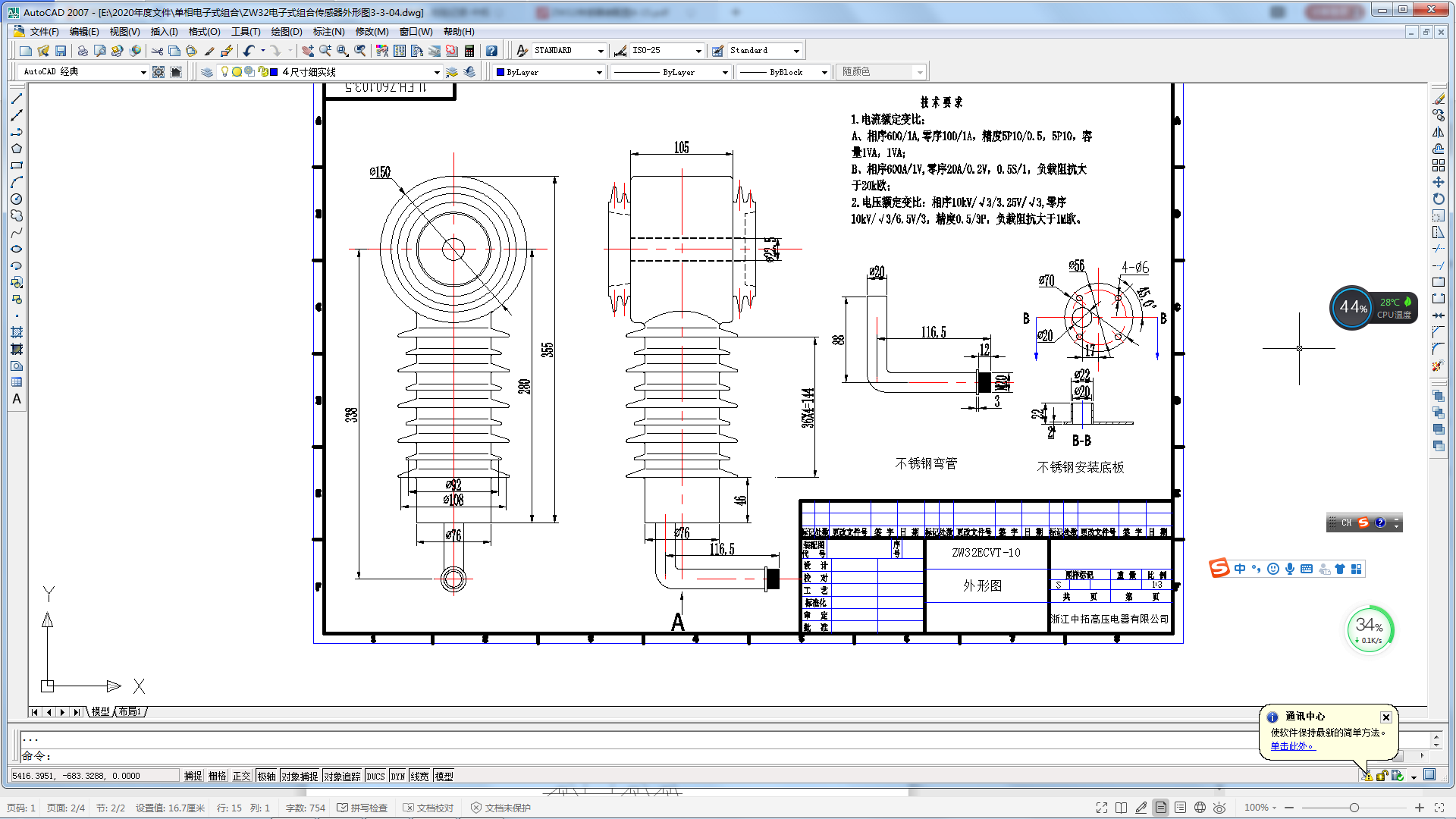

图一 传感器


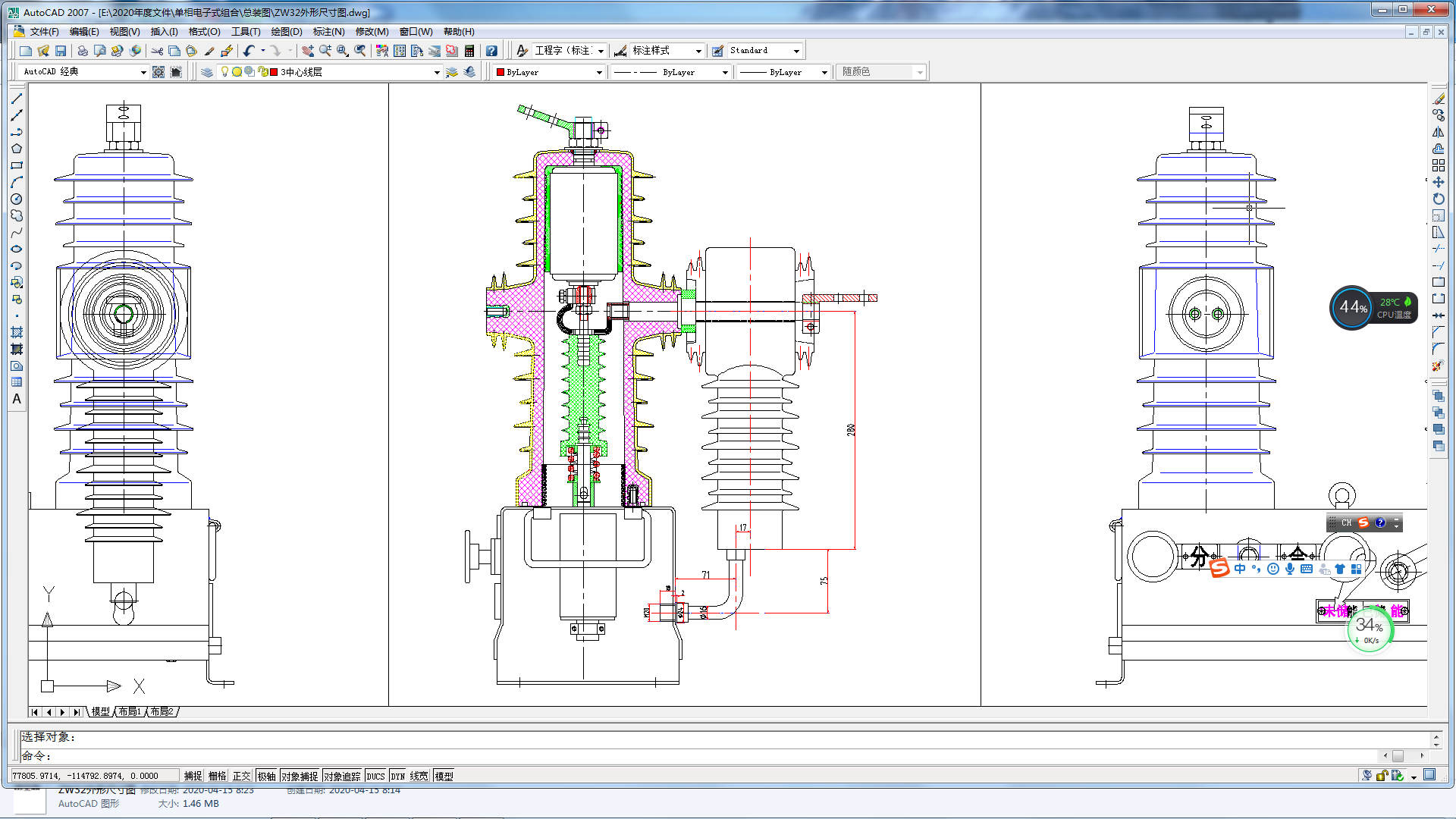

图二 安装示意图

4、主要性能指标

4.1、技术参数

序号

参数

数值

1

额定电压变比

相电压:三相10kV/3 /3.25V/3 零序电压:三相10kV/3 /6.5V/3

2

额定电流变比

相电流600A/1V,零序电流20A/0.2V

3

电压准确度等级

0.5级;3P

3

电流准确度等级

5P10(0.5S)10P10

4

环境温度影响变差

0.2%-40~70℃温度范围内)

5

绝缘电阻

1000 MΩ

6

额定负荷

信号采集:5MΩ

7

工作频率

50±2.5Hz

8

温度范围

-40~70

9

工频耐压

42kV1min

10

冲击电压

75kV


5、安装使用说明及注意事项

1、安装时确保接地线与外壳可靠接触。

2、传感器二次输出信号引线宜紧贴箱体布线,多余引线必须剪短。

3、传感器二次电压输出对地禁止打工频耐压。

4、二次接线说明:

相别

额定变比

出线标识

备注

电流相序

600A/1V

Ia+Ia-Ib+Ib-,Ic+Ic-

电流零序

20A/0.2V

I0+ I0-

标识I0+ I0-为联结过渡线

电压相序

10kV/3/3.25V/3

Ua+Ua- Ub+Ub- Uc+Uc-

电压零序

10kV/3/6.5V/3

U0+ U0-

标识U0为联结过渡线

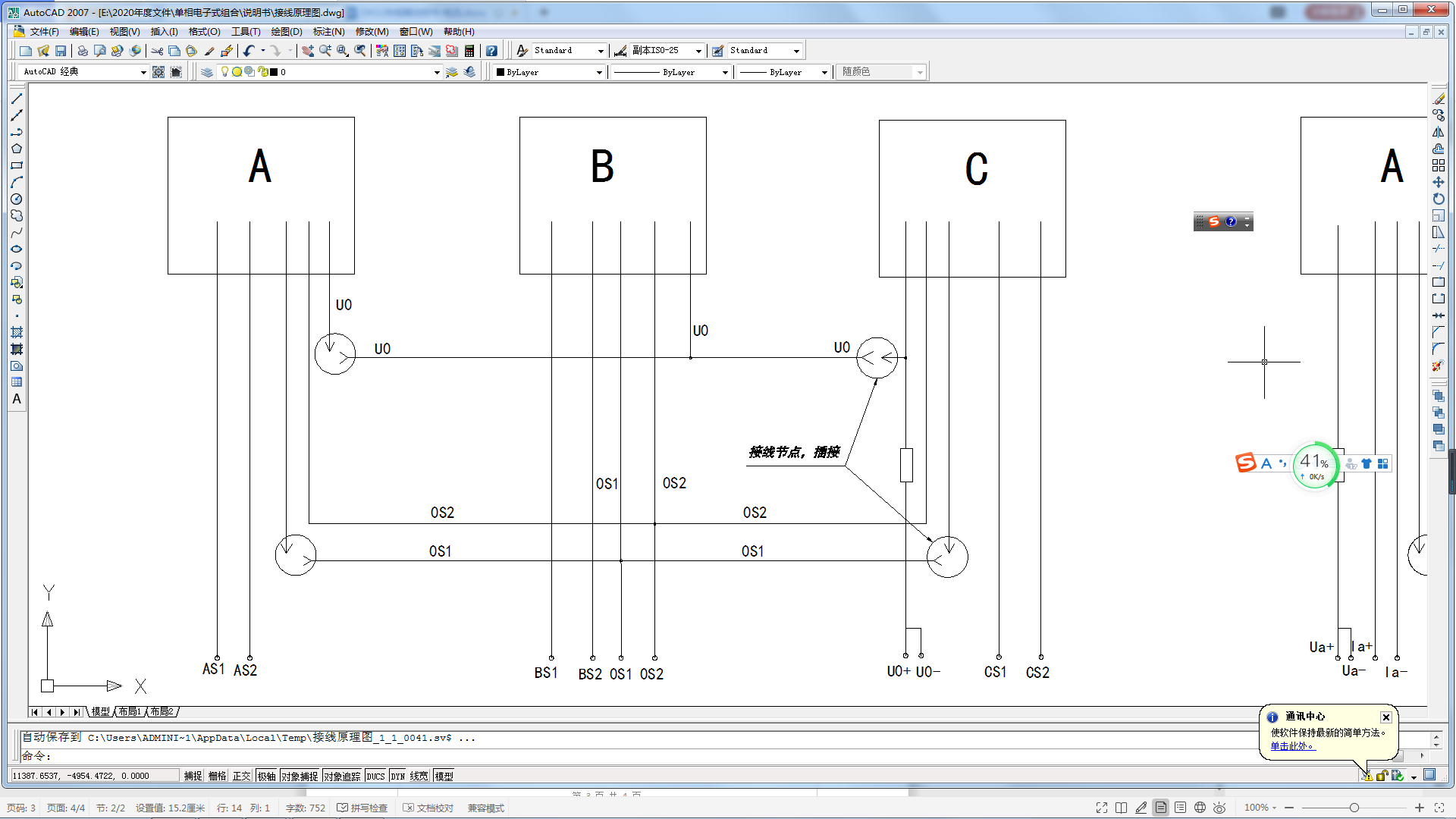

由于零序电流和零序电压需要三相合成,就需要有中间过渡线的联结,每相的

I0+、I0-均对应插接;每相的U0均对应插接。出厂之前,产品已经对接好,安装时请做好标记。

5、  图示如下:
