LW8-35六氟化硫断路器用互感器LR-35 、LRD-35说明书

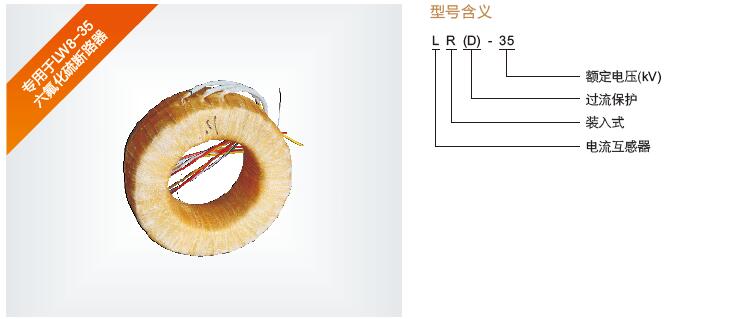

一、LW8-35六氟化硫断路器用LR(D)-35 电流互感器型号含义

1、六氟化硫断路器是利用六氟化硫 (SF6)气体作为灭弧介质和绝缘介质的一种断路器。简称 SF6断路器。六氟化硫用作断路器中灭弧介质始于20世纪50年代初。由于这种气体的优异特性，使这种断路器单断口在电压和电流参数方面大大高于压缩空气断路器和少油断路器，并且不需要高的气压和相当多的串联断口数。在20世纪60～70年代，SF6断路器已广泛用于超高压大容量电力系统中。80年代初已研制成功363千伏单断口、550千伏双断口和额定开断电流达80、100 千安的SF6断路器。LR-35是专用于六氟化硫断路器LW8-35六氟化硫断路器上作多级电测量和断电保护用；

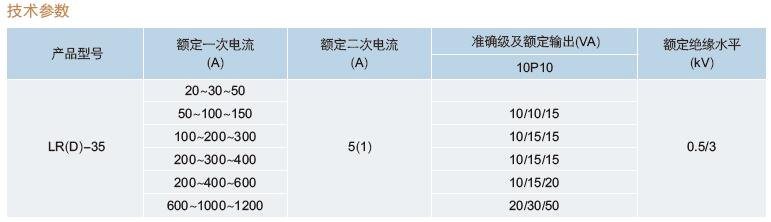

二、LW8-35六氟化硫断路器用LR(D)-35 电流互感器变比

注：1、可根据用户需求制作特殊规格或高精度产品。

2、该电流互感器在使用过程中只能使用其中一个变比，几个变比不能同时使用。

3、可根据客户需求定制任何尺寸。

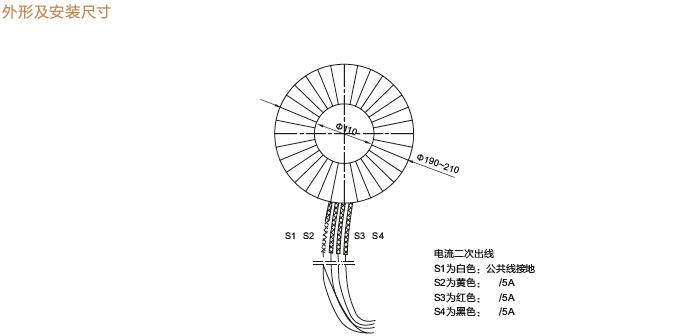

三、LW8-35六氟化硫断路器用LR(D)-35 电流互感器安装尺寸

四、LW8-35六氟化硫断路器用LR(D)-35 电流互感器使用条件

1 海拔高度不超过 1000 米

2 周围环境温度不高于 +40℃ ，不低于-5℃

3 周围空气的相对湿度不大于 85 % ( 20 ℃ ）

4 安装场所无严重影响互感器绝缘的气体、蒸气，化学沉积、污秽及其它爆炸性和腐蚀性介质

五、LW8-35六氟化硫断路器用LR(D)-35 电流互感器结构简介

LR-35、LRD-35型电流互感器的一次线圈是油开关套管的导电杆。铁心由冷轧取向硅钢片卷制成环形，并经二次结晶热处理，二次线圈用绝缘铜导线绕在铁心上，其外层包斜纹布带，整个产品浸渍绝缘漆，高精度 02S级产品采用超导磁材料制作，铭牌用斜纹布带包在产品上出头标记：一次侧为Pl，二次侧为Sl、S2、S3、S4、S5当一次侧有电流流过时，二次侧不得开路，否则有高压产生。

六、LW8-35六氟化硫断路器用LR(D)-35 电流互感器主要技术参数：

1 额定一次电流：50-1500A
2 额定二次电流：5A或1A
3 额定电压：35kV
4 计量准确级次：0.5、0.2、0.2S
5 保护准确级次：10P10、10P15、10P20
6 负荷的功率因数COS＝0.8（滞后）
7 产品标准：GB1208-2006《电流互感器》
七、LR-35、LRD-35电流互感器的区别：

LR-35用于测量和电流保护，LRD-35用于差动保护。
